PTN78000AAZ Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

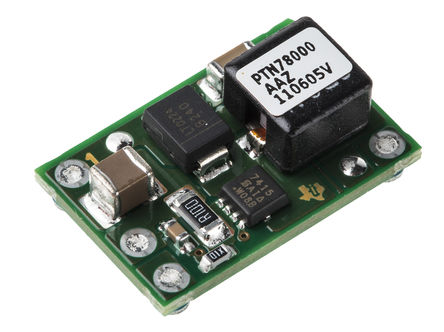

PTN78000AAZ

Module DC-DC 1Out -3V to -15V 1.5A 5Pin DIP SMD Module Tray

Наличие: 595 шт.

Адрес доставки: Москва

Цена: ₽ 1,443.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19686554

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTN78000AAZ характеристики

Атрибут	Значение атрибута
Номенклатура	PTN78000AAZ
Производитель	TI
ЧипСити Номер продукта	CC19686554
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	DIP-5
Частота	550 kHz
Напряжение Питания (DC)	12.0 V
Номинальная Мощность	9 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	7.00V ~ 29.0V
Выходное Напряжение	-3.30 V, -15.0 V (min)
Выходной Ток	1.5 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	9 W
Частота Переключения	440kHz ~ 660kHz
Топология	Buck, Boost
Максимальное входное напряжение	28.7 V
Входное напряжение (мин)	7 V
Входное напряжение (макс. Постоянный ток)	28.7 V
Входное напряжение (мин мин.)	7 v
Выходной ток (Макс)	1.5 A
Максимальная входная мощность	9 W
Максимальная входная мощность	9 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	7V ~ 29V
Длина	18.92 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

PTN78000AAZ описание продукта

The PTN78000AAZ is a 9W surface-mount non-isolated adjustable buck-boost Switching Regulator with wide negative output. The PTN78000A is a series of high-efficiency integrated switching regulators (ISR), that represent the third generation in the evolution of the PT78NR100 series of products. In new designs, it should be considered in place of the PT78NR100 series of single in-line pin (SIP) products. The PTN78000A is smaller and lighter than its predecessor and has either similar or improved electrical performance characteristics. Operating from a wide-input voltage range, the PTN78000A provides high-efficiency, positive-to-negative voltage conversion for loads of up to 1.5A. The output voltage is set using a single external resistor and may be set to any value within the range, -15 to -3V. The PTN78000A has under-voltage lockout and is suited to a wide variety of general-purpose applications that operate off 12, 24 or tightly regulated 28VDC power.
Wide-input voltage (7 V to 29 V)
Wide-output voltage adjust (-15 to -3V)
High efficiency (up to 84%)
Output current limit
Overtemperature shutdown

Показывать

PTN78000AAZ Даташит PDF

19 страницы, 493 КБ

11/14/2010

просматривать

PTN78000AAZ Даташит PDF

19 страницы, 496 КБ

просматривать

PTN78000AAZ Даташит PDF

19 страницы, 537 КБ

03/29/2012

просматривать

PTN78000AAZ Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать
