PGA204AU Купить - TI Усилитель прибора

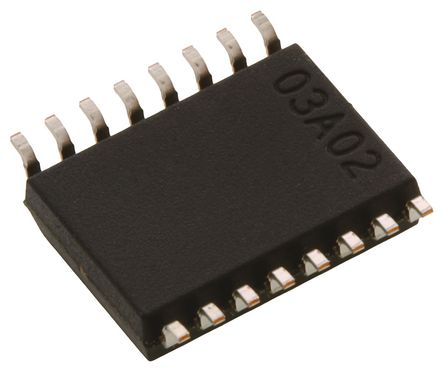

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PGA204AU

TEXAS INSTRUMENTS PGA204AU Instrument Amplifier, 1 Amplifier, 125μV, 0.07V/µs, 1MHz, ± 4.5V to ± 18V, SOIC

Наличие: 349 шт.

Адрес доставки: Москва

Цена: ₽ 1,304.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9832656

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PGA204AU характеристики

Атрибут	Значение атрибута
Номенклатура	PGA204AU
Производитель	TI
ЧипСити Номер продукта	CC9832656
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Рабочее Напряжение	9V ~ 36V
Ток Питания	5.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ток Покоя	5.20 mA
Ширина Ленты	1 MHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	125 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Минимальный диапазон CMRR	75 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	9 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PGA204AU описание продукта

The PGA204 and PGA205 are low cost, general purpose programmable-gain instrumentation amplifiers offering excellent accuracy. Gains are digitally selected: PGA2041, 10, 100, 1000, and PGA2051, 2, 4, 8V/V. The precision and versatility, and low cost of the PGA204 and PGA205 make them ideal for a wide range of applications.
Gain is selected by two TTL or CMOS-compatible address lines, A0 and A1. Internal input protection can withstand up to ±40V on the analog inputs without damage.
The PGA204 and PGA205 are laser trimmed for very low offset voltage (50µV), drift (0.25µV/°C) and high common-mode rejection (115dB at G=1000). They operate with power supplies as low as ±4.5V, allowing use in battery operated systems. Quiescent current is 5mA.
The PGA204 and PGA205 are available in 16-pin plastic DIP, and SOL-16 surface-mount packages, specified for the &3150;40°C to +85°C temperature range.

Показывать

PGA204AU Даташит PDF

19 страницы, 448 КБ

03/29/2012

просматривать

PGA204AU Руководство по программированию

20 страницы, 786 КБ

04/16/2017

просматривать

PGA204AU Руководство по программированию

20 страницы, 789 КБ

08/14/2016

просматривать

PGA204AU Руководство по программированию

20 страницы, 789 КБ

04/25/2015

просматривать

PGA204AU Руководство по программированию

20 страницы, 793 КБ

11/08/2014

просматривать

PGA204AU Руководство по программированию

19 страницы, 560 КБ

07/19/2012

просматривать

PGA204AU Руководство по программированию

19 страницы, 413 КБ

02/17/2009

просматривать

PGA204AU Другие ссылки

1 страницы, 146 КБ

06/15/2011

просматривать
