PCAL6416AEVJ Купить - NXP Чип интерфейса

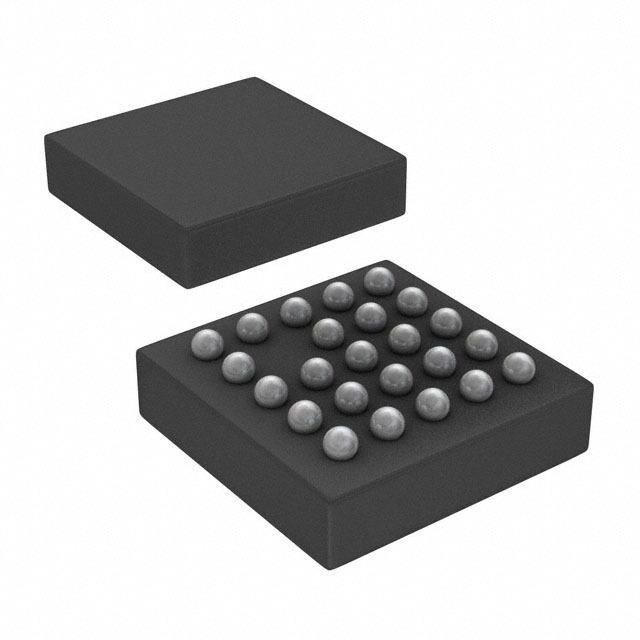

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCAL6416AEVJ

NXP

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 24Pin VFBGA T/R

Наличие: 9,012 шт.

Адрес доставки: Москва

Цена: ₽ 101.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC41545336

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCAL6416AEVJ характеристики

Атрибут	Значение атрибута
Номенклатура	PCAL6416AEVJ
Производитель	NXP
ЧипСити Номер продукта	CC41545336
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	VFBGA-24
Напряжение Питания (DC)	1.65V (min)
Выходное Напряжение	6.5 V
Выходной Ток	25 mA
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Входное напряжение	1.65V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCAL6416AEVJ описание продукта

The PCAL6416AEVJ is a 16-bit I/O Expander provides remote I/O expansion for most microcontroller families via the I²C-bus interface. The NXP I/O expander provides a simple solution when additional I/Os are needed while keeping interconnections to a minimum. In addition to providing a flexible set of GPIOs, it simplifies interconnection of a processor running at one voltage level to I/O devices operating at a different (usually higher) voltage level. The PCAL6416A has built-in level shifting feature that makes this device extremely flexible in mixed signal environments where communication between incompatible I/O voltages is required. Its wide VDD range of 1.65 to 5.5V on the dual power rail allows seamless communications with next-generation low voltage microprocessors and microcontrollers on the interface side (SDA/SCL) and peripherals at a higher voltage on the port side.
Low standby current consumption
Schmitt-trigger action allows slow input transition and better switching noise immunity
Open-drain active LOW interrupt output (INT)\
Internal power-ON reset
Power-up with all channels configured as inputs
No glitch on power-up
Latched outputs with 25mA drive maximum capability for directly driving LEDs
Latch-up performance exceeds 100 mA per JESD 78, class II
Bank selectable push-pull or open-drain output stages
Read-only register identifies the source of an interrupt
Input port register values changes are kept until the input port register is read
Floating input or pull-up/pull-down resistor enable
Mask prevents the generation of the interrupt when input changes state
100kR Pull-up/down resistor

Показывать

PCAL6416AEVJ Даташит PDF

63 страницы, 3173 КБ

10/07/2014
