OPI1266 Купить - TT Electronics/Optek Technology Оптопара/ оптоизолятор

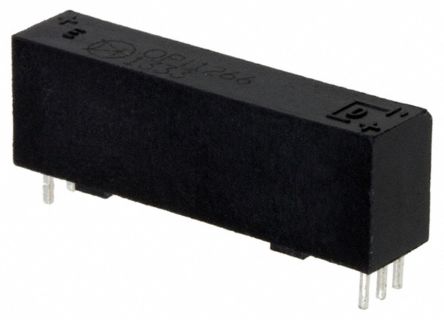

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPI1266

TT Electronics/Optek Technology

OPTEK TECHNOLOGY OPI1266 Optocoupler, Digital Output, 1Channel, 16kV, 500Kbps, DIP, 5Pins

Наличие: 5,649 шт.

Адрес доставки: Москва

Цена: ₽ 573.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TT Electronics/Optek Technology

ЧипСити Номер продукта:

CC41539666

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPI1266 характеристики

Атрибут	Значение атрибута
Номенклатура	OPI1266
Производитель	TT Electronics/Optek Technology
ЧипСити Номер продукта	CC41539666
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	DIP-5
Выходное Напряжение	7.00 V
Количество Каналов	1 Channel
Количество Стежков	5 Position
Напряжение в Прямом Направлении	1.2 V
Входной Ток	20.0 mA
Рассеяние Мощности	100 mW
Скорость Передачи Данных	500 kbps
Напряжение Изоляции	16 kV
Прямой ток	50 mA
Входной ток (мин)	50 mA
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	50 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	7 V
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Not Recommended for New Design
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

OPI1266 описание продукта

The OPI1266 is a 1-channel 5-pin High Voltage Isolator consists of a GaAIAs LED with a peak wavelength of 890nm, which is coupled with unique integrated circuit detector. Photons are collected in the detector by a photodiode and amplified by a high‐gain linear amplifier that drives a Schottky clamped open collector output transistor. The circuit is temperature, current and voltage compensated. Propagation delay times are matched within 500ns over the entire temperature range for timing purposes (ΔTP=tPHL‐tPLH). UL recognition is for 3500VRMS at 60Hz. This design produces maximum DC and AC current isolation between the input and output, while providing TTL/LSTTL circuit compatibility. It is suitable for data transmission for high voltage isolation, PC board power system isolation and office equipment.
24.64mm Creepage path and air path
50mA Continuous forward current
2V Reverse voltage
