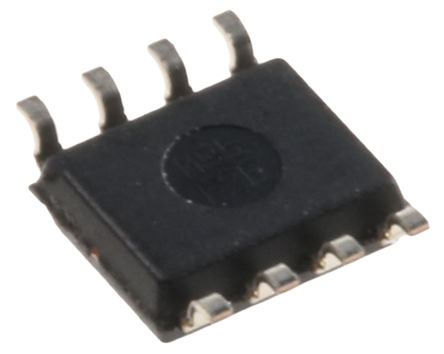

OPA698ID

TEXAS INSTRUMENTS OPA698ID Limiting Amplifier, 450MHz, -5V, 5V, SOIC, 8Pins, -40℃

Наличие: 53 шт.

Адрес доставки: Москва

Цена: ₽ 497.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35071832

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA698ID характеристики

Атрибут	Значение атрибута
Номенклатура	OPA698ID
Производитель	TI
ЧипСити Номер продукта	CC35071832
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	-5.00 V (min)
Выходной Ток	70mA @5V
Ток Питания	15.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	54 dB
Ток Покоя	16.6 A
Входной Дрейф Смещения	15.0 µV/K
Ширина Ленты	450 MHz
Скорость Нарастания	1.10 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	230 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	3 µA
Доступные Каналы	S
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	450 MHz
Gain Bandwidth	250 MHz
Минимальный диапазон CMRR	54 dB
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	5 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

OPA698ID описание продукта

The OPA698 is a wideband, unity-gain stable voltage-feedback op amp that offers bipolar output voltage limiting. Two buffered limiting voltages take control of the output when it attempts to drive beyond these limits. This new output limiting architecture holds the limiter offset error to ±10mV. The op amp operates linearly to within 20mV of the output limit voltages.
The combination of a narrow nonlinear range and the low limiting offset allows the limiting voltages to be set within 100mV of the desired linear output range. A fast 1ns recovery from limiting ensures that overdrive signals will be transparent to the signal channel. Implementing the limiting function at the output, as opposed to the input, gives the specified limiting accuracy for any gain, and allows the OPA698 to be used in all standard op amp applications.
Nonlinear analog signal processing will benefit from the ability of the OPA698 to sharply transition from linear operation to output limiting. The quick recovery time supports high-speed applications.
The OPA698 is available in an industry standard pinout SO-8 package. For higher gain, or transimpedance applications requiring output limiting with fast recovery, consider the OPA699.
