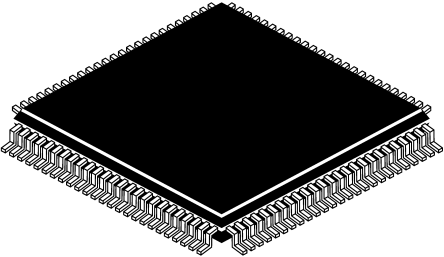

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STM32F100VBT6B

ST Microelectronics

MCU 32Bit ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 100Pin LQFP Tray

Наличие: 1,183 шт.

Адрес доставки: Москва

Цена: ₽ 636.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7278359

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM32F100VBT6B характеристики

Атрибут	Значение атрибута
Номенклатура	STM32F100VBT6B
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7278359
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	24 MHz
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 3.6V
Количество Стежков	100 Position
Тактовая Частота	24 MHz
Размер ОЗУ	8 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 KB
Количество АЦП	1 ADC
Количество входов и выходов	80 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	14.2 mm
Ширина	14.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STM32F100VBT6B описание продукта

The STM32F100VBT6B is a medium density access line STM32 F1 series 32-bit Microcontroller incorporates the high-performance ARM Cortex-M3 RISC core operating at a 24MHz frequency, high speed embedded memories (Flash memory up to 128kB and SRAM up to 8KB) and an extensive range of enhanced peripherals and I/Os connected to two APB buses. This device offer one 12-bit ADC, two 12-bit DACs, up to six general purpose 16-bit timers and an advanced-control PWM timer, as well as standard communication interfaces - up to two I²Cs, two SPIs, one HDMI CEC and three USARTs.
24MHz Maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance
Single cycle multiplication and hardware division
Clock, reset and supply management
POR, PDR and programmable voltage detector (PVD)
4 to 24MHz Crystal oscillator
Internal 8MHz factory trimmed RC
Internal 40kHz RC
PLL for CPU clock
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
VBAT supply for RTC and backup registers
Serial wire debug (SWD) and JTAG interfaces
7-channel DMA Controller
2 x Watchdog timers (Independent and window)
SysTick Timer
96-bit Unique ID

Показывать

STM32F100VBT6B Даташит PDF

88 страницы, 1172 КБ

06/08/2012
