1N5401G Купить - ON Semiconductor Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

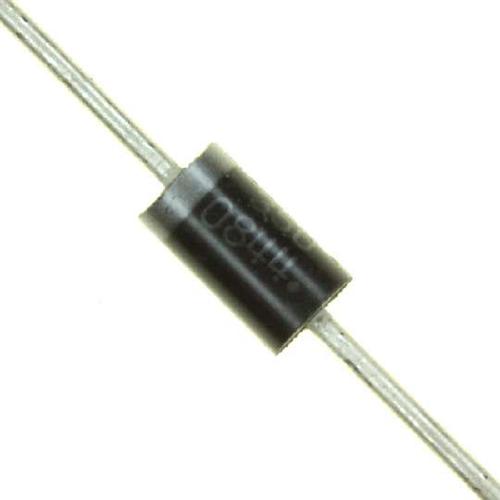

1N5401G

ON Semiconductor

ON SEMICONDUCTOR 1N5401G Standard Recovery Diode, 100V, 3A, Single, 1.1V, 125A

Наличие: 1,293 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC11100915

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N5401G характеристики

Атрибут	Значение атрибута
Номенклатура	1N5401G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC11100915
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-201AA
Номинальное Напряжение (DC)	100 V
Номинальный Ток	3.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤3.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	1 V
Полярность	Standard
Тепловое Сопротивление	53℃/W (RθJA)
Прямой ток	3 A
Максимальный ток перенапряжения (Ifsm)	125 A
Максимальное прямое напряжение (Макс)	1.1 V
Прямой ток (макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	9.5 mm
Ширина	5.3 mm
Высота	5.3 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

1N5401G описание продукта

The Standard Recovery Rectifier is designed for use in power supplies and other applications.
Features
---
|
High Current to Small Size
High Surge Current Capability
Low Forward Voltage Drop
Void-Free Economical Plastic Package
Available in Volume Quantities
Plastic Meets UL 94V-0 for Flammability
Mechanical Characteristics:
Case: Epoxy, Molded
Weight: 1.1 gram (approximately)
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead and Mounting Surface Temperature for Soldering Purposes: 220°C Max. for 10 Seconds, 1/16" from case
Polarity: Cathode Indicated by Polarity Band
Marking: 1N5400, 1N5401, 1N5402, 1N5404, 1N5406, 1N5407, 1N5408

Показывать

1N5401G Даташит PDF

6 страницы, 116 КБ

05/28/2008

просматривать

1N5401G Даташит PDF

2 страницы, 36 КБ

06/09/2008

7 страницы, 121 КБ

6 страницы, 126 КБ

03/28/2012

просматривать

1N5401G Даташит PDF

7 страницы, 121 КБ

03/13/2018

3 страницы, 64 КБ

7 страницы, 153 КБ

07/12/2021

просматривать

1N5401G Другие Даташит

6 страницы, 112 КБ

просматривать

1N5401G Другие Даташит

3 страницы, 17 КБ

07/14/2021

просматривать

1N5401G Другие Даташит

2 страницы, 101 КБ

11/02/2012

просматривать

1N5401G Чертежные схемы

3 страницы, 85 КБ

06/06/2000

просматривать

1N5401G Примечание по применению

12 страницы, 544 КБ

10/28/2017

просматривать

1N5401G Примечание по применению

12 страницы, 631 КБ

10/28/2017

просматривать
