OP400GPZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

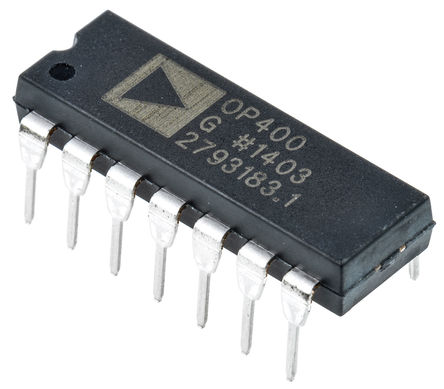

OP400GPZ

ADI

ANALOG DEVICES OP400GPZ Operational Amplifier, Quad, 500kHz, 4 Amplifier, 0.15V/s, 3V to 18V, DIP, 14Pins

Наличие: 315 шт.

Адрес доставки: Москва

Цена: ₽ 746.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC505617

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP400GPZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP400GPZ
Производитель	ADI
ЧипСити Номер продукта	CC505617
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	15.0 V
Ток Питания	600 µA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	132 mW
Коэффициент Ослабления Синфазного Сигнала	110 dB
Входная Ёмкость	3.20 pF
Ширина Ленты	500 kHz
Скорость Нарастания	150 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.5 MHz
Входной Импеданс	200 GΩ
Входное Напряжение Смещения	80 µV
Входной Ток Смещения	750 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	0.5 MHz
Минимальный диапазон CMRR	110 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.05 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP400GPZ описание продукта

The OP400GPZ is a low power Quad Operational Amplifier that features OP77-type performance. Precision performance is not sacrificed with the OP400 to obtain the space and cost savings offered by quad amplifiers. The OP400 features an extremely low input offset voltage of less than 150µV with a drift of less than 1.2µV/°C, guaranteed over the full military temperature range. Open-loop gain of the OP400 is more than 5 million into a 10kR load, input bias current is less than 3nA, CMR is more than 120dB and PSRR is less than 1.8µV/V. On-chip Zener zap trimming is used to achieve the low input offset voltage of the OP400 and eliminates the need for offset nulling. The OP400 conforms to the industry standard quad pinout, which does not have null terminals.
Low offset
Available in die form

Показывать

OP400GPZ Даташит PDF

16 страницы, 334 КБ

01/21/2013
