AD623ANZ Купить - ADI Усилитель прибора

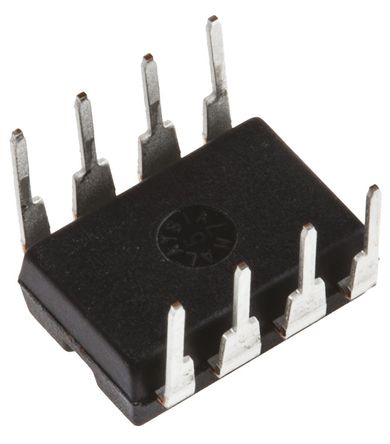

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD623ANZ

ADI

Instrument Amplifier, 1 Amplifier, 200µV, 0.3V/µs, 800kHz, 2.7V to 12V, ± 2.5V to ± 6V, DIP

Наличие: 637 шт.

Адрес доставки: Москва

Цена: ₽ 303.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC303763

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD623ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD623ANZ
Производитель	ADI
ЧипСити Номер продукта	CC303763
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	5.00 V
Ток Питания	375 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	650 mW
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ширина Ленты	800 kHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	800 kHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	17 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 kHz
Рассеиваемая Мощность (Макс)	650 mW
Минимальный диапазон CMRR	70 dB
Напряжение питания (Макс)	10V ~ 15V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD623ANZ описание продукта

The AD623ANZ is a single supply, rail to rail, low cost instrumentation amplifier in 8pin DIP package. This easy to use instrumentation amplifier delivers rail to rail output swing on 3V to 12V supply. The AD623 offers superior user flexibility by allowing single gain set resistor programming and by conforming to 8 lead industry standardpin-out configurations. The AD623 is configured for unity gain (G = 1) with no external resistor and it can be programmed for gains up to 1000 with an external resistor. It holds errors to minimum by providing superior CMRR that increases with increasing gain. Low power consumption (1.5mW at 3 V), wide supply voltage range and rail to rail output swing make the AD623 ideal for battery powered applications. The rail to rail output stage maximizes the dynamic range when operating from low supply voltages. This amplifier replaces discrete instrumentation amplifier designs and offers superior linearity, temperature stability and reliability.
Higher performance than discrete design
Single and dual supply operation
Low power, 550µA maximum supply current
Gain range from 1 (no resistor) to 1000
Slew rate of 0.3V/µs
35nV/√Hz RTI noise at 1KHz (G = 1)
Common mode rejection (CMR) of 80dB at 60Hz with 1Kohm source imbalance (G = 1)
Small signal -3dB bandwidth of 800KHz at G = 1
30µs settling time to 0.01% (G = 1)
Operating temperature range from -40°C to 85°C
ESD (electrostatic discharge) sensitive device. Proper ESD precautions are recommended to avoid performance degradation or loss of functionality.

Показывать

AD623ANZ Даташит PDF

24 страницы, 1430 КБ

07/24/2008
