NCP51200MNTXG Купить - ON Semiconductor Чип стабилизации напряжения

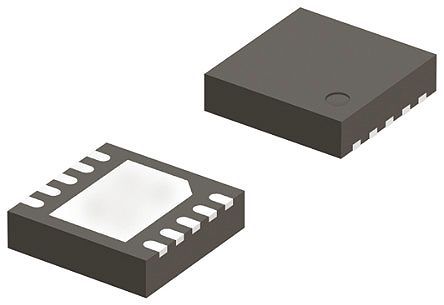

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP51200MNTXG

ON Semiconductor

LDO Regulator Neg/Pos -0.3V to 6V 3A 10Pin DFN EP T/R

Наличие: 222 шт.

Адрес доставки: Москва

Цена: ₽ 36.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5626175

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP51200MNTXG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP51200MNTXG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5626175
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	DFN-10
Номинальная Мощность	1.92 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.5V ~ 1.8V
Выходной Ток	3 A
Количество Стежков	10 Position
Рассеяние Мощности	1920 mW
Ток Покоя	700 µA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.375 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1920 mW
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	2.375 V
Входное напряжение	2.375V ~ 3.5V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCP51200MNTXG описание продукта

The NCP51200MNTXG is a source/sink double data rate (DDR) Termination Regulator specifically designed for low input voltage and low-noise systems where space is a key consideration. The device maintains a fast transient response and only requires a minimum output capacitance of 20µF. The device supports a remote sensing function and all power requirements for DDR VTT bus termination. The device can also be used in low-power chipsets and graphics processor cores that require dynamically adjustable output voltages.
Integrated power MOSFETs
Fast load-transient response
PGOOD - Logic output pin to monitor VTT regulation
EN - Logic input pin for shutdown mode
VRI - Reference input allows for flexible input tracking either directly/through resistor divider
Remote sensing (VTTS)
Built-in soft-start, undervoltage lockout and overcurrent limit
Thermal shutdown
1.1 to 3.5V PVCC voltage range
Supports 2.5/3.3/5V input voltage rails

Показывать

NCP51200MNTXG Даташит PDF

7 страницы, 144 КБ

05/09/2016
