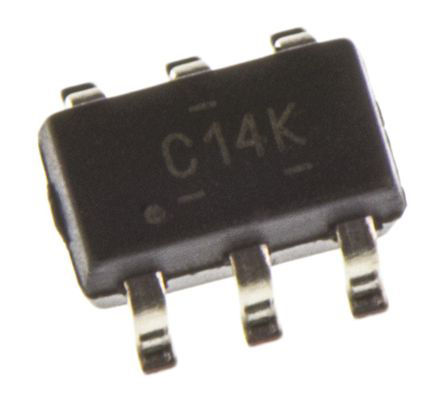

TPL5110DDCT

Ultra Low Power Timer with MOS driver and MOSFET Power ON 6-SOT -40 to 105

Наличие: 341 шт.

Адрес доставки: Москва

Цена: ₽ 68.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1615223

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPL5110DDCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPL5110DDCT
Производитель	TI
ЧипСити Номер продукта	CC1615223
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Напряжение Питания (DC)	1.80V (min)
Ток Питания	35 nA
Количество Стежков	6 Position
Ток Покоя	35.0 nA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPL5110DDCT описание продукта

The TPL5110DDCT is an Ultralow Power Timer with MOS driver and MOSFET power ON ideal for power gating in duty cycled or battery powered applications. Consuming only 35nA, the TPL5110 can enable the power supply line and drastically reduce the overall system stand by current during the sleep time. Such power savings enable the use of significantly smaller batteries making it well suited for energy harvesting or wireless sensor applications. The TPL5110 provides selectable timing intervals from 100ms to 7200s and is designed for power gating applications. In addition, the TPL5110 has an unique one-shot feature where the timer will only power the MOSFET for one cycle.
35nA Typical current consumption at 2.5V
100ms to 7200s Selectable time intervals
1% Typical timer accuracy
Resistor selectable time interval
Watchdog functionality
Manual reset
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
