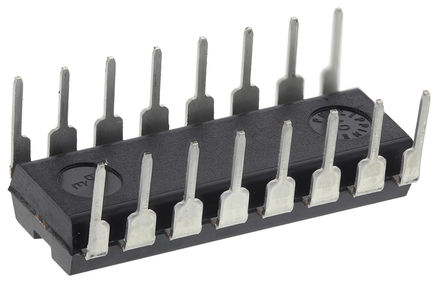

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ML4800CP

Fairchild

Power Factor Correction PWM CONTRLR 0.2mA 81kHz 16Pin PDIP Rail

Наличие: 523 шт.

Адрес доставки: Москва

Цена: ₽ 224.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC57820263

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ML4800CP характеристики

Атрибут	Значение атрибута
Номенклатура	ML4800CP
Производитель	Fairchild
ЧипСити Номер продукта	CC57820263
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	250 kHz
Напряжение Питания (DC)	11.0V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	15.0 V
Выходное Напряжение	7.50 V
Выходной Ток	100 mA
Количество Стежков	16 Position
Входной Ток	10.0 mA
Ток Покоя	200 µA
Частота Переключения	76 kHz
Рабочий цикл	95 %
Максимальный рабочий цикл	95 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	11V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	11 V
Входное напряжение	5 V
Длина	19.68 mm
Ширина	6.6 mm
Высота	3.42 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ML4800CP описание продукта

The ML4800CP is a CCM PFC + PWM Combination Controller for power factor corrected and switched mode power supplies. The Power Factor Correction (PFC) allows the use of smaller, lower cost bulk capacitors, reduces power line loading and stress on the switching FETs and results in a power supply that fully complies with IEC1000-3-2 specification. Intended as a BiCMOS version of the industry-standard ML4824, the ML4800 includes circuits for the implementation of leading edge, average current, boost type power factor correction and a trailing edge, pulse width modulator (PWM). It also includes a TriFault Detec™ function to help ensure that no unsafe conditions will result from single component failure in the PFC. Gate-drivers with 1A capabilities minimize the need for external driver circuits. Low power requirements improve efficiency and reduce component costs. An overvoltage comparator shuts down the PFC section in the event of a sudden decrease in load.
Internally synchronized leading-edge PFC and trailing-edge PWM in one IC
TriFault Detect™ for UL1950 compliance and enhanced safety
Slew rate enhanced trans conductance error amplifier for ultra-fast PFC response
Low total harmonic distortion, high PF
Reduced ripple current in storage capacitor between PFC and PWM sections
Average current, continuous boost leading edge PFC
PWM configurable for current-mode or voltage mode operation
Current fed gain modulator for improved noise immunity
Overvoltage and brown-out protection, UVLO and soft start

Показывать

ML4800CP Даташит PDF

14 страницы, 115 КБ

09/25/2001
