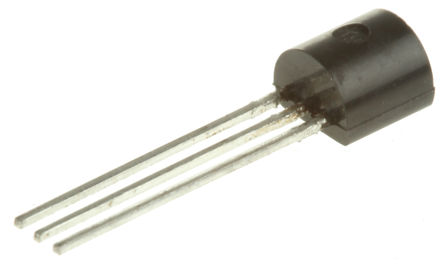

MC78L12ACPG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC78L12ACPG

ON Semiconductor

12V, 100mA Positive Linear Voltage Regulator Vout: 12V; TJ = 0°C to +125℃, TO-92 (TO-226) 5.33mm Body Height, 2000-BLKBG

Наличие: 10,662 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2331096

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78L12ACPG характеристики

Атрибут	Значение атрибута
Номенклатура	MC78L12ACPG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2331096
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Напряжение Питания (DC)	35.0V (max)
Рабочее Напряжение	14.5V ~ 27V
Номинальный Ток	100 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	27.0V (max)
Выходное Напряжение	12 V
Выходной Ток	100 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	4.2 mA
Напряжение Отпадания	1.7V @40mA
Входной Ток Смещения	4.2 mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	19 V
Выходное напряжение (мин)	12 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	35 V
Входное напряжение	35 V
Длина	5.2 mm
Ширина	4.19 mm
Высота	5.33 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78L12ACPG описание продукта

The MC78L12ACPG is an inexpensive easy-to-use Positive Voltage Regulator with 12V output voltage. It is suitable for a multitude of applications that require a regulated supply of up to 100mA. Like its higher powered, this regulator features internal current limiting and thermal shutdown making it remarkably rugged. This device offers a substantial performance advantage over the traditional Zener diode-resistor combination, as output impedance and quiescent current are substantially reduced.
No external components required

Показывать

MC78L12ACPG Даташит PDF

15 страницы, 124 КБ

09/08/2015
