MC74HC08ADG Купить - ON Semiconductor Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74HC08ADG

ON Semiconductor

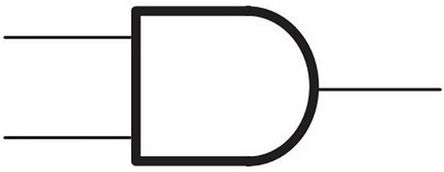

AND Gate 4Element 2IN CMOS 14Pin SOIC Rail

Наличие: 1,652 шт.

Адрес доставки: Москва

Цена: ₽ 35.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5759782

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74HC08ADG характеристики

Атрибут	Значение атрибута
Номенклатура	MC74HC08ADG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5759782
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 6V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	5.2 mA
Ток Питания	40 μA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74HC08ADG описание продукта

The MC74HC08ADG is a high-performance Silicon-Gate CMOS based quad 2-input AND Gate. The device is identical in pin out to the LS08. The device inputs are compatible with Standard CMOS outputs, with pull-up resistors, they are compatible with LSTTL outputs.
10 LSTTL loads output drive capability
Outputs directly interface to CMOS, NMOS and TTL
1µA Low input current
High noise immunity characteristic of CMOS devices
In compliance with the JEDEC standard No.7A requirements
Chip complexity - 24 FETs or 6 equivalent gates
