MAX313CPE

Maxim Integrated

SPST, 4 Func, 1Channel, CMOS, PDIP16, 0.3INCH, PLASTIC, MO-058AB, MS-001AA, DIP-16

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 286.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC183131084

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX313CPE характеристики

Атрибут	Значение атрибута
Номенклатура	MAX313CPE
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC183131084
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	44.0V (max)
Тип Контактов	SPST
Количество Каналов	4 Channel
Сопротивление Сток-исток (Открытого Канала)	10.0 Ω
Рассеяние Мощности	842 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	842 mW
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	4.5 V

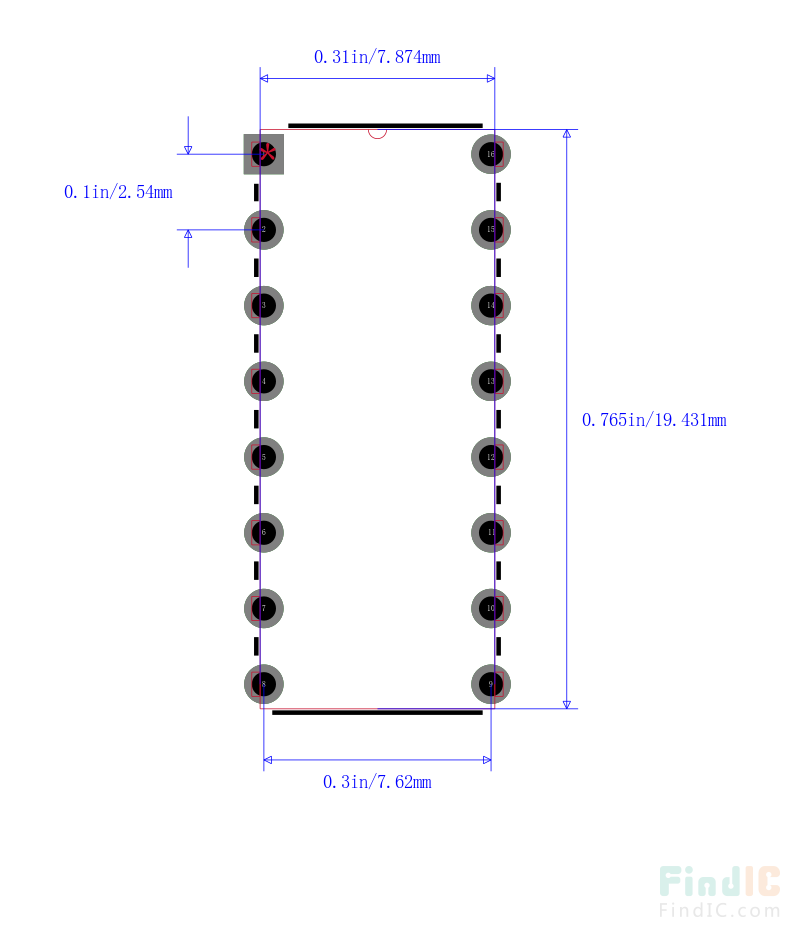

Длина	19.43 mm
Ширина	7.87 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2013/06/20
	Показывать Просмотр аналоги замена

MAX313CPE описание продукта

General Description
Maxim’s MAX312/MAX313/MAX314 analog switches feature low on-resistance (10Ωmax) and 1.5Ωon-resis tance matching between channels. These switches conduct equally well in either direction. They offer low leakage over temperature (2.5nA at +85°C). Low power consumption and ESD tolerance greater than 2000V per Method 3015.7 are guaranteed. The MAX312/MAX313/MAX314 are quad, single pole/single-throw (SPST) analog switches. The MAX312 is normally closed (NC), and the MAX313 is normally open (NO). The MAX314 has two NC switches and two
NO switches. All three devices operate from a single supply of +4.5V to +30V or from dual supplies of ±4.5V to ±20V.
Features
♦Pin Compatible with DG411/DG412/DG413
♦Low On-Resistance (6.5Ωtypical)
♦Guaranteed RONMatch Between Channels (1.5Ωmax)
♦Guaranteed RONFlatness over Specified Signal Range (2Ωmax)
♦Guaranteed ESD Protection > 2000V per Method 3015.7
♦Crosstalk > 96dB at 20kHz
♦Single-Supply Operation: +4.5V to +30V
Dual-Supply Operation: ±4.5V to ±20V
♦Rail-to-Rail Signal Handling

Показывать

MAX313CPE Даташит PDF

1 страницы, 34 КБ

просматривать

MAX313CPE Даташит PDF

12 страницы, 415 КБ

01/28/2010

просматривать

MAX313CPE Даташит PDF

12 страницы, 662 КБ

09/10/2002

просматривать
