LM3489MM Купить - TI Преобразователь DC/DC

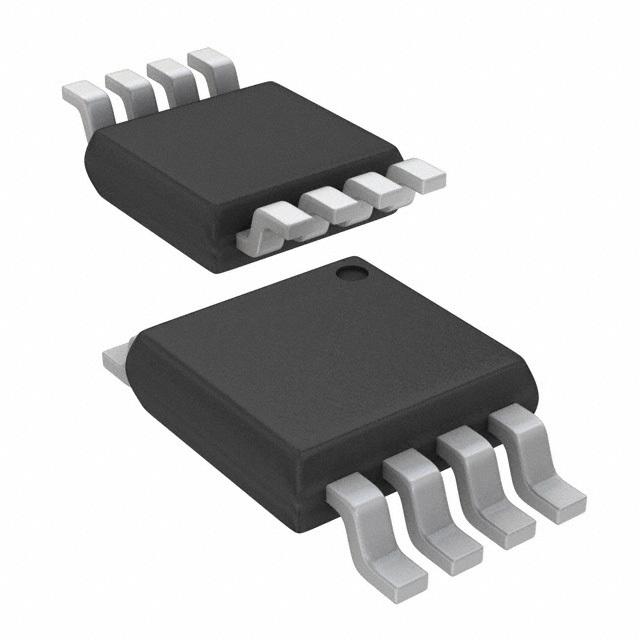

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM3489MM

DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8Pin MSOP T/R

Наличие: 15,243 шт.

Адрес доставки: Москва

Цена: ₽ 73.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC33400732

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3489MM характеристики

Атрибут	Значение атрибута
Номенклатура	LM3489MM
Производитель	TI
ЧипСити Номер продукта	CC33400732
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Частота	1.00 MHz
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.239V ~ 35V
Выходной Ток	4 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	417 mW
Ток Покоя	280 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Рабочий цикл	100 %
Максимальное входное напряжение	35 V
Входное напряжение (мин)	4.5 V
Максимальный рабочий цикл	1
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	417 mW
Напряжение питания	4.5V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 35V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM3489MM описание продукта

The LM3489MM is a high efficiency PFET Switching Regulator Controller with enable pin. It can be used to quickly and easily develop a small, cost effective, switching buck regulator for a wide range of applications. The hysteretic control architecture provides for simple design without any control loop stability concerns using a wide variety of external components. The PFET architecture also allows for low component count as well as ultra-low dropout, 100% duty cycle operation. Another benefit is high efficiency operation at light loads without an increase in output ripple. A dedicated Enable Pin provides a shutdown mode drawing only 7µA. Leaving the Enable Pin unconnected defaults to on. Current limit protection can be implemented by measuring the voltage across the PFET"s RDS(ON), thus eliminating the need for a sense resistor. A sense resistor may be used to improve current limit accuracy if desired.
Easy to use control methodology
No control loop compensation required
93% High efficiency
Current limit protection
Dedicated enable pin (on if unconnected)
Shutdown mode draws only 7µA Supply current
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM3489MM Даташит PDF

25 страницы, 1063 КБ

09/24/2015

просматривать

LM3489MM Даташит PDF

18 страницы, 356 КБ

12/08/2011

27 страницы, 1256 КБ

25 страницы, 1063 КБ

05/24/2016

просматривать

LM3489MM Даташит PDF

24 страницы, 1033 КБ

12/12/2014

просматривать

LM3489MM Другие Даташит

4 страницы, 207 КБ

02/02/2015

просматривать

LM3489MM Другие Даташит

1 страницы, 132 КБ

01/03/2017

просматривать
