AD210AN Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD210AN

ADI

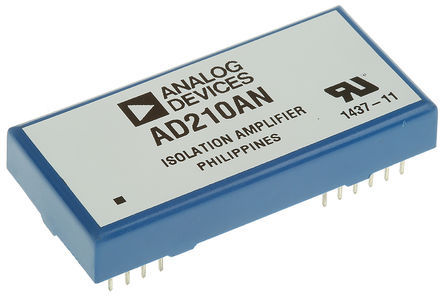

ANALOG DEVICES AD210AN Isolation Amplifier, 3Port, 1 Amplifier, 15mV, 15V, 13.5V to 16.5V, DIP, 30Pins

Наличие: 224 шт.

Адрес доставки:

Цена: ₽ 5,459.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC268619

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD210AN характеристики

Атрибут	Значение атрибута
Номенклатура	AD210AN
Производитель	ADI
ЧипСити Номер продукта	CC268619
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	12 Pin
Корпус/Пакет	PDIP-12
Напряжение Питания (DC)	5.00 V
Ток Питания	50 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	30 Position
Коэффициент Ослабления Синфазного Сигнала	120 dB
Ширина Ленты	20 kHz
Скорость Нарастания	1.00 V/μs
Напряжение Изоляции	15 V
Входное Напряжение Смещения	15 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	20 kHz
Минимальный диапазон CMRR	120dB ~ 130dB
Напряжение питания	13.5V ~ 16.5V
Напряжение питания (Макс)	15V ~ 18V
Длина	53.3 mm
Ширина	25 mm
Высота	8.91 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD210AN описание продукта

The AD210AN is a 3-port Precision Wide Bandwidth Isolation Amplifier manufactured with surface mounted components in an automated assembly process. The AD210 combines design expertise with state-of-the-art manufacturing technology to produce an extremely compact and economical isolator whose performance and abundant user features far exceed those offered in more expensive devices. The AD210 provides a complete isolation function with both signal and power isolation supplied via transformer coupling internal to the module. The AD210"s functionally complete design powered by a single +15V supply eliminates the need for an external DC/DC converter unlike optically coupled isolation devices. The true 3-port design structure permits the AD210 to be applied as an input or output isolator, in single or multichannel applications. The amplifier will maintain its high performance under sustained common-mode stress.
High CMV isolation
Small size
High accuracy
Low nonlinearity
Wide bandwidth
Low gain drift
High CMR
Isolated power
Uncommitted input amplifier
ESD sensitive device, take proper precaution while handling the device.
