LM317MTG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317MTG

ON Semiconductor

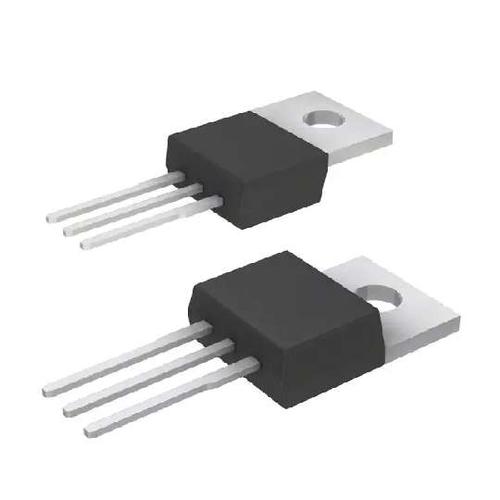

ON SEMICONDUCTOR LM317MTG Linear Voltage Regulator, Adjustable, 3V to 40V input, 1.2V to 37V/500mA out, TO-220-3

Наличие: 3,314 шт.

Адрес доставки: Москва

Цена: ₽ 54.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7988644

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317MTG характеристики

Атрибут	Значение атрибута
Номенклатура	LM317MTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7988644
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	500 mA
Ток Питания	10 mA
Количество Стежков	3 Position
Полярность	P-Channel
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±4 %
Напряжение питания	40 V
Входное напряжение	≤40 V
Длина	10.28 mm
Ширина	4.82 mm
Высота	15.75 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317MTG описание продукта

The LM317MTG is an adjustable 3-terminal Positive Voltage Regulator capable of supplying in excess of 500mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting and thermal shutdown and safe area compensation, making it essentially blow-out proof. The device serves a wide variety of applications including local, on-card regulation. This device also makes an especially simple adjustable switching regulator, a programmable output regulator or by connecting a fixed resistor between the adjustment and output, the device can be used as a precision current regulator.
Eliminates stocking many fixed voltages
Floating operation for high voltage
4% Output voltage tolerance

Показывать

LM317MTG Даташит PDF

14 страницы, 136 КБ

08/21/2014
