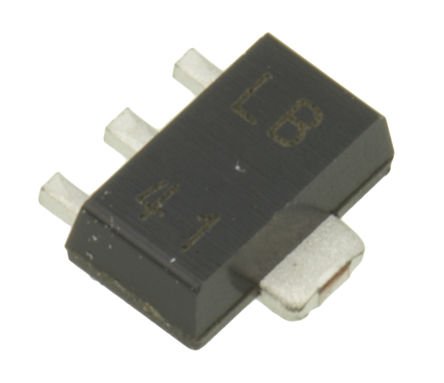

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317LIPK

Standard Voltage Regulator 3/8Pin 100mA Adjustable Positive Regulator LDO Regulator Pos 1.2V to 32V 0.1A 4Pin(3+Tab) SOT-89 T/R

Наличие: 27,480 шт.

Адрес доставки: Москва

Цена: ₽ 18.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1764075

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317LIPK характеристики

Атрибут	Значение атрибута
Номенклатура	LM317LIPK
Производитель	TI
ЧипСити Номер продукта	CC1764075
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-89-3
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 32V
Выходной Ток	100 mA
Количество Стежков	3 Position
Ток Покоя	1.5 mA
Тип Выходной Ёмкости	Capacitor Free
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	38 V
Входное напряжение (мин)	5 V
Выходное напряжение (Макс)	32 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	5 V
Входное напряжение	3.7V ~ 38V
Длина	4.5 mm
Ширина	2.5 mm
Высота	1.5 mm
Вес	0.0020878858172 kg
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317LIPK описание продукта

The LM317LIPK is an adjustable 3-terminal Positive Voltage Regulator, capable of supplying 100mA over an output-voltage range of 1.25 to 32V. It is exceptionally easy to use and requires only two external resistors to set the output voltage. The LM317LIPK device is a 100mA linear regulator with high voltage tolerance up to 35V. The device has a feedback voltage that is relative to the output instead of ground. This ungrounded design allows the LM317L device to have superior line and load regulation. This design also allows the LM317LIPK device to be used as a current source or current sink using a single resistor. Any output voltage from 1.25 to 32V can be obtained by using two resistors. The bias current of the device up to 2.5mA, flows to the output, this current must be used by the load or the feedback resistors. The power dissipation is the product of pass-element voltage and current.
Output voltage range adjustable 1.25 to 32V when used with external resistor divider
Output current capability of 100mA
Input regulation typically 0.01% per input-voltage change
Output regulation typically 0.5%
Ripple rejection typically 80dB
For higher output current requirements
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
