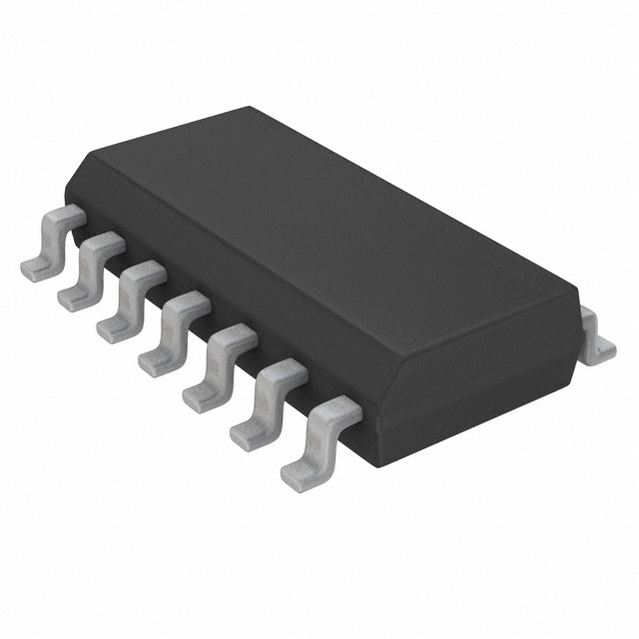

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2902YDT

ST Microelectronics

LM2902 Series 30V 1.3MHz Low Power Quad Operational Amplifier - SOIC-14

Наличие: 20,772 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5074250

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2902YDT характеристики

Атрибут	Значение атрибута
Номенклатура	LM2902YDT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5074250
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Выходной Ток	20mA @15V
Ток Питания	1.5 mA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	1.3 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.3 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.3 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 30V
Длина	8.75 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM2902YDT описание продукта

This circuit consists of four independent, high-gain operational amplifiers (op amps) which employ internal frequency compensation and are specifically designed for automotive and industrial control systems.
The device operates from a single power supply over a wide range of voltages. Operation from split power supplies is also possible and the low-power supply current drain is independent from the power supply voltage magnitude.
**Key Features**
Wide gain bandwidth: 1.3 MHz
Input common-mode voltage range includes negative rail
Large voltage gain: 100 dB
Supply current per amplifier: 375 µA
Low input bias current: 20 nA
Low input offset current: 2 nA
Wide power supply range:
Single supply: 3 V to 30 V
Dual supplies: ± 1.5 V to ± 15 V
