LD3985M33R Купить - ST Microelectronics Чип стабилизации напряжения

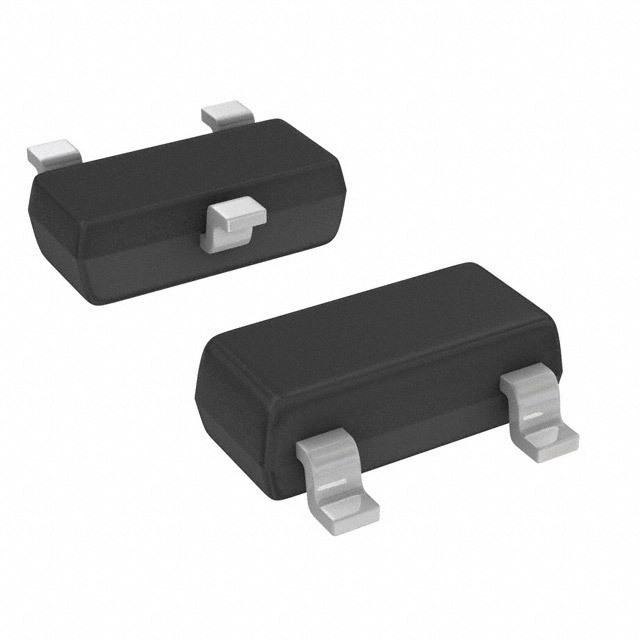

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LD3985M33R

ST Microelectronics

LDO Regulator Pos 3.3V 0.55A 5Pin SOT-23 T/R

Наличие: 71,181 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC230700

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD3985M33R характеристики

Атрибут	Значение атрибута
Номенклатура	LD3985M33R
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC230700
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.00V (max)
Выходное Напряжение	3.3 V
Выходной Ток	150 mA
Ток Питания	150µA ~ 250µA
Ток Покоя	0.17 mA
Напряжение Отпадания	100 mV
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	550 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	≤6 V
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LD3985M33R описание продукта

Description
The LD3985xx provides up to 150 mA, from 2.5 V to 6 V input voltage. The ultra low drop-voltage, low quiescent current and low noise make it suitable for low power applications and in battery powered systems. Regulator ground current increases only slightly in dropout, further prolonging the battery life. Power supply rejection is better than 60 dB at low frequencies and starts to roll off at 10 kHz. High power supply rejection is maintained down to low input voltage levels common to battery operated circuits. Shutdown logic control function is available, this means that when the device is used as local regulator, it is possible to put a part of the board in standby, decreasing the total power consumption. The LD3985xx is designed to work with low ESR ceramic capacitors. Typical applications are in mobile phone and similar battery powered wireless systems.
Features
■ Input voltage from 2.5 V to 6 V
■ Stable with low ESR ceramic capacitors
■ Ultra low dropout voltage (60 mV typ. at 150 mA load, 0.4 mV typ. at 1 mA load)
■ Very low quiescent current (85 µA typ. at no load, 170 µA typ. at 150 mA load; max 1.5 µA in OFF mode)
■ Guaranteed output current up to 150 mA
■ Wide range of output voltage: 1.22 V; 1.8 V; 2.5 V; 2.6 V; 2.7 V; 2.8 V; 2.9 V; 3 V; 3.3 V; 4.7 V
■ Fast turn-on time: typ. 200 µs [CO = 1 µF, CBYP = 10 nF and IO = 1 mA]
■ Logic-controlled electronic shutdown
■ Internal current and thermal limit
■ Output low noise voltage 30 µVRMS over 10 Hz to 100 kHz
■ SVR of 60 dB at 1 kHz, 50 dB at 10 kHz
■ Temperature range: - 40 °C to 125 °C
