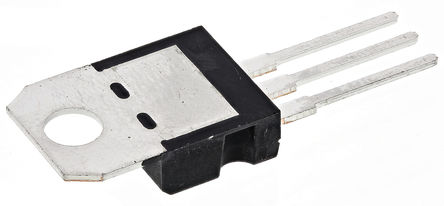

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LD1117V

ST Microelectronics

STMICROELECTRONICS LD1117V LDO Voltage Regulator, Adjustable, 15V in, 1.1V drop, 1.25V to 15V/0.8A out, TO-220-3

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6245336

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD1117V характеристики

Атрибут	Значение атрибута
Номенклатура	LD1117V
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6245336
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	15.0V (max)
Выходное Напряжение	1.25V ~ 15V
Выходной Ток	800 mA
Ток Питания	5 mA
Количество Стежков	3 Position
Рассеяние Мощности	12 W
Ток Покоя	10 mA
Напряжение Отпадания	1.1 V
Максимальное входное напряжение	15 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	12000 mW
точность	±1 %
Напряжение питания (Макс)	15 V
Входное напряжение	15 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LD1117V описание продукта

The LD1117 series Low-drop Voltage Regulator with adjustable from 1.25 to 15V output voltage and it is able to provide up to 800mA of output current, available even in adjustable version (VREF =1.25V). High efficiency is assured by NPN pass transistor. In fact in this case, unlike than PNP one, the quiescent current flows mostly into the load. Only a very common 10µF minimum capacitor is needed for stability. On chip trimming allows the regulator to reach a very tight output voltage tolerance, within ±1% at 25°C. The adjustable regulator is pin-to-pin compatible with the other standard. Adjustable voltage regulator maintains the better performances in terms of drop and tolerance.
Low drop-out voltage (1V typical)
2.85V Device performances for SCSI-2 active termination
Internal current and thermal limit
75dB Supply voltage rejection

Показывать

LD1117V Даташит PDF

44 страницы, 1642 КБ

02/14/2013
