LD1086V33 Купить - ST Microelectronics Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

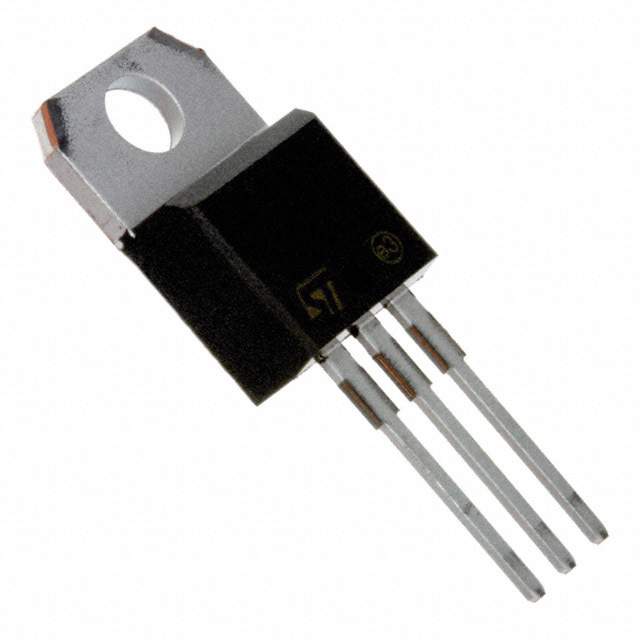

LD1086V33

ST Microelectronics

STMICROELECTRONICS LD1086V33 Fixed LDO Voltage Regulator, 6.3V to 30V, 1.3V Dropout, 3.3Vout, 1.5Aout, TO-220-3

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC77547736

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD1086V33 характеристики

Атрибут	Значение атрибута
Номенклатура	LD1086V33
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC77547736
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	30.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	1.5 A
Количество Стежков	3 Position
Ток Покоя	5 mA
Напряжение Отпадания	1.3 V
Максимальное входное напряжение	30 V
Входное напряжение (мин)	6.3 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	≤30 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LD1086V33 описание продукта

The LD1086V33 is an adjustable and fixed low drop Positive Voltage Regulator with 3.3V output voltage, it is capable of providing up to 1.5A of output current. Dropout is guaranteed at a maximum of 1.2V at the maximum output current, decreasing at lower loads. This is pin-to-pin compatible with older 3-terminal adjustable regulator, but has better performance in terms of drop and output tolerance. Unlike PNP regulators, where a part of the output current is wasted as quiescent current, the quiescent current flows into the load, increasing efficiency. Only a 10µF (minimum) capacitor is needed for stability. On-chip trimming allows the regulator to reach a very tight output voltage tolerance, within ±1% at 25°C. The PAT, SYL, SBL statistical tests have been performed and the device is qualified according to the AEC-Q100 specification.
Internal power and thermal limit
-40 to 125°C Wide operating temperature range
Pin out compatibility with standard adjustable voltage regulators
