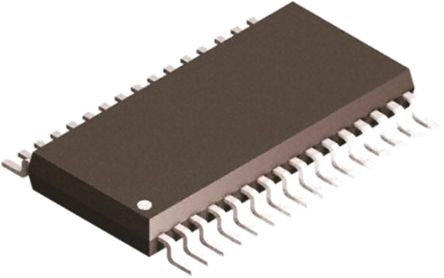

L6480H

ST Microelectronics

Bipolar Stepper Motor Driver 38Pin HTSSOP EP Tube

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 866.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC12282667

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6480H характеристики

Атрибут	Значение атрибута
Номенклатура	L6480H
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC12282667
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	HTSSOP-38
Напряжение Питания (DC)	3.30V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	85 V
Выходной Ток	100 µA
Количество Стежков	38 Position
Частота Переключения	125 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3.3 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6480H описание продукта

The L6480H is a microstepping Motor Controller with motion engine and SPI. It is realized in analogue mixed signal technology, is an advanced fully integrated solution suitable for driving two-phase bipolar stepper motors with microstepping. It integrates a dual full bridge gate driver for N-channel MOSFET power stages with embedded non dissipative overcurrent protection. Thanks to unique voltage mode driving mode which compensates for BEMF, bus voltage and motor winding variations, the microstepping of a true 1/128-step resolution is achieved. The digital control core can generate user defined motion profiles with acceleration, deceleration, speed or target position easily programmed through a dedicated register set. All application commands and data registers, including those used to set analogue values (current protection trip point, deadtime, PWM frequency) are sent through a standard 5Mbps SPI.
Dual full bridge gate driver for N-channel MOSFETs
Fully programmable gate driving
Embedded Miller clamp function
Programmable speed profile
Up to 1/128 microstepping
Sensorless stall detection
Integrated voltage regulators
SPI interface
Low quiescent standby currents
Programmable non dissipative overcurrent protection
Over-temperature protection
5.5V Logic interface supply voltage
18V Low-side gate driver supply voltage
4W Total power dissipation (Temperature=25°C)

Показывать

L6480H Даташит PDF

75 страницы, 1043 КБ

02/21/2013
