INA214AIRSWR Купить - TI Операционный усилитель

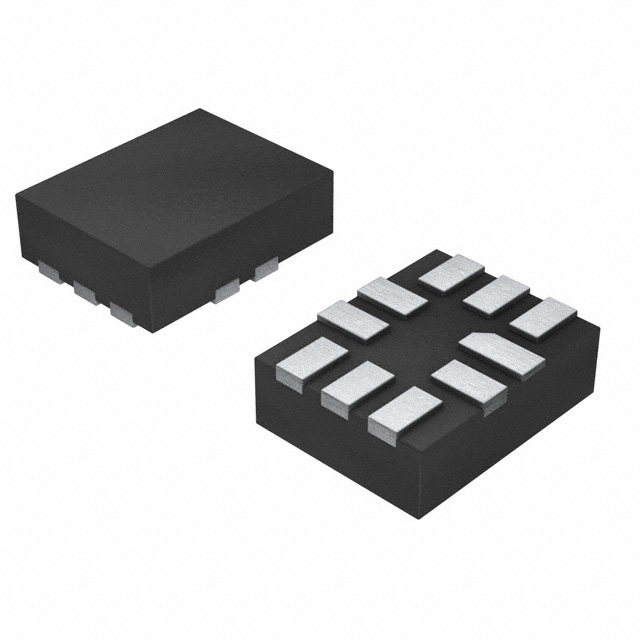

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA214AIRSWR

26V, Bi-Directional, Zero-Drift, High Accuracy, Low-/High-Side, Voltage Out Current Shunt Monitor 10-UQFN -40℃ to 125℃

Наличие: 916 шт.

Адрес доставки: Москва

Цена: ₽ 119.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC94515173

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA214AIRSWR характеристики

Атрибут	Значение атрибута
Номенклатура	INA214AIRSWR
Производитель	TI
ЧипСити Номер продукта	CC94515173
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UQFN-10
Ток Питания	65 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	105 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.014 MHz
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	28 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	105 dB
точность	±1 %
Минимальный диапазон CMRR	105dB ~ 120dB
Напряжение питания (Макс)	20V ~ 30V
Входное напряжение	2.7V ~ 26V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

INA214AIRSWR описание продукта

DESCRIPTION
The INA210, INA211, INA212, INA213, and INA214 are voltage output current shunt monitors that can
sense drops across shunts at common-mode voltages from –0.3V to 26V, independent of the supply voltage. Five fixed gains are available: 50V/V, 100V/V, 200V/V, 500V/V, or 1000V/V. The low offset of the Zerø-Drift architecture enables current sensing with maximum drops across the shunt as low as 10mV full-scale.
FEATURES
• WIDE COMMON-MODE RANGE: –0.3V to 26V
• OFFSET VOLTAGE: ±35µV (Max, INA210)
(Enables shunt drops of 10mV full-scale)
• ACCURACY
– ±1% Gain Error (Max over temperature)
– 0.5µV/°C Offset Drift (Max)
– 10ppm/°C Gain Drift (Max)
• CHOICE OF GAINS:
– INA210: 200V/V
– INA211: 500V/V
– INA212: 1000V/V
– INA213: 50V/V
– INA214: 100V/V
• QUIESCENT CURRENT: 100µA (max)
• SC70 package
APPLICATIONS
• NOTEBOOK COMPUTERS
• CELL PHONES
• TELECOM EQUIPMENT
• POWER MANAGEMENT
• BATTERY CHARGERS
• WELDING EQUIPMENT
