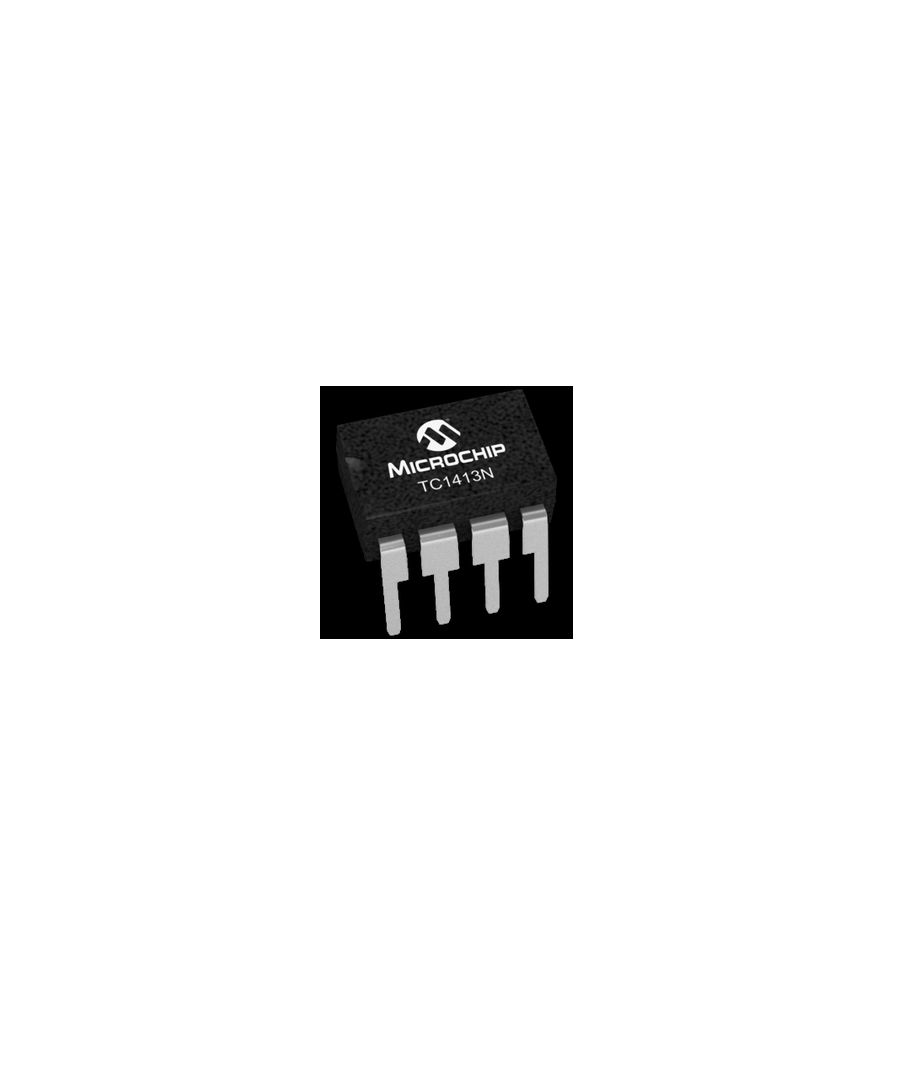

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC1413NEOA

Microchip

Microchip TC1413NEOA, MOSFET Power Driver 3A, 4.5 → 16V, Non-Inverting, 8Pin SOIC

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 101.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC17530833

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 21.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC1413NEOA характеристики

Атрибут	Значение атрибута
Номенклатура	TC1413NEOA
Производитель	Microchip
ЧипСити Номер продукта	CC17530833
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Ток Питания	1.00 mA
Количество Стежков	8 Position
Рассеяние Мощности	0.47 W
Время Нарастания	28 ns
Время падения	28 ns
Время падения (Макс)	28 ns
Время падения (Макс)	28 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4.5 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.42 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC1413NEOA описание продукта

The TC1413NEOA is a CMOS high-speed MOSFET Driver will not latch-up under any conditions within its power and voltage ratings. It is not subject to damage when up to 5V of noise spiking of either polarity occurs on the ground pin. It can accept, without damage or logic upset, up to 500mA of current of either polarity being forced back into their output. All terminals are fully protected against electrostatic discharge (ESD) up to 2kV (HBM) and 400V (MM). As MOSFET driver, the TC1413N can easily charge a 1800pF gate capacitance in 20ns with matched rise and fall times. To ensure the MOSFETs intended state will not be affected even by large transients, low enough impedance in both the ON and OFF states are provided. The leading and trailing edge propagation delay times are also matched to allow driving short-duration inputs with greater accuracy.
Input withstands negative inputs up to 5V
High capacitive load drive capability
Matched delay times
Low supply current
2.7R Low output impedance

Показывать

TC1413NEOA Даташит PDF

18 страницы, 246 КБ

12/13/2012
