ICL7106CPLZ Купить - Intersil Преобразователь AD

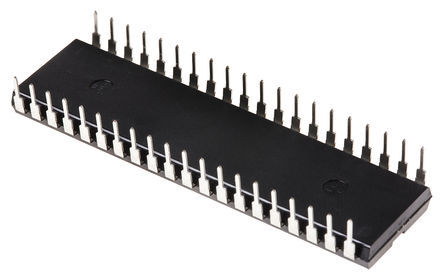

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL7106CPLZ

Intersil

3 1/2 Digit, LCD/LED Display, A/D Converters; MQFP44, PDIP40; Temp Range: 0° to 70°

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 425.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC17017600

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7106CPLZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7106CPLZ
Производитель	Intersil
ЧипСити Номер продукта	CC17017600
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	DIP-40
Напряжение Питания (DC)	-5.00 V (min)
Ток Питания	1.00 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	40 Position
Количество Битов	3 Bit
Частота Выборки	3 SPS
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество входных каналов	1 Channel
Напряжение питания	5 V
Напряжение питания (Макс)	5 V
Входное напряжение	15 V
Длина	53.2 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICL7106CPLZ описание продукта

The ICL7106CPLZ is a 3-1/2 digit LCD high performance low power A/D Converter. Included are seven segment decoders, display drivers, a reference and a clock. The ICL7106 is designed to interface with a liquid crystal display (LCD) and includes a multiplexed backplane drive, the ICL7107 will directly drive an instrument size light emitting diode (LED) display. The ICL7106 bring together a combination of high accuracy, versatility and true economy. It features auto zero to less than 10µV, zero drift of less than 1µV/°C, input bias current of 10pA (maximum) and rollover error of less than one count. True differential inputs and reference are useful in all systems, but give the designer an uncommon advantage when measuring load cells, strain gauges and other bridge type transducers. Finally, the true economy of single power supply operation (ICL7106), enables a high performance panel meter to be built with the addition of only 10 passive components and a display.
Guaranteed zero reading for 0V input on all scales
True polarity at zero for precise null detection
1pA Typical input current
True differential input and reference, direct display drive
Low noise (<15µVP-P)
On chip clock and reference
Low power dissipation - Typically less than 10mW
No additional active circuits required
Enhanced display stability
ESD sensitive device, take proper precaution while handling the device.
