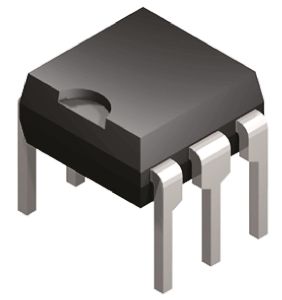

H11L2M Купить - Fairchild Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

H11L2M

Fairchild

6Pin DIP Schmitt Trigger Output Optocoupler, 6LD, MDIP,OPTO,WHITE,.300 WIDE, 1000/BULK

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 41.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC12866534

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11L2M характеристики

Атрибут	Значение атрибута
Номенклатура	H11L2M
Производитель	Fairchild
ЧипСити Номер продукта	CC12866534
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Время Нарастания/Спада	100 ns
Входное Напряжение (DC)	1.20 V
Выходное Напряжение	16.0 V
Выходной Ток	0.05 A
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.2 V
Входной Ток	10.0 mA
Рассеяние Мощности	0.25 W
Скорость Передачи Данных	1.00 Mbps
Время Нарастания	0.1 µs
Напряжение Изоляции	7.5 kV
Прямой ток	30 mA
Входной ток (мин)	60 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	60 mA
Время падения	0.1 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания	3V ~ 15V
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

H11L2M описание продукта

DESCRIPTION
The H11LXM series has a high speed integrated circuit detector optically coupled to a gallium-arsenide infrared emitting diode. The output incorporates a Schmitt trigger, which provides hysteresis for noise immunity and
pulse shaping. The detector circuit is optimized for simplicity of operation and utilizes an open collector output for maximum application flexibility.
FEATURES
• High data rate, 1 MHz typical (NRZ)
•Free from latch up and oscilliation throughout voltage and temperature ranges.
• Microprocessor compatible drive
• Logic compatible output sinks 16 mA at 0.4 V maximum
• Guaranteed on/off threshold hysteresis
• Wide supply voltage capability, compatible with all popular logic systems
• Underwriters Laboratory (UL) recognized—file #E90700, Volume 2
• VDE recognized – File#102497 – Add option V (e.g., H11LIVM)
APPLICATIONS
• Logic to logic isolator
• Programmable current level sensor
• Line receiver—eliminate noise and transient problems
• A.C. to TTL conversion—square wave shaping
• Digital programming of power supplies
• Interfaces computers with peripherals

Показывать

H11L2M Даташит PDF

12 страницы, 372 КБ
