FSFR2100US Купить - Fairchild Преобразователь AC-DC

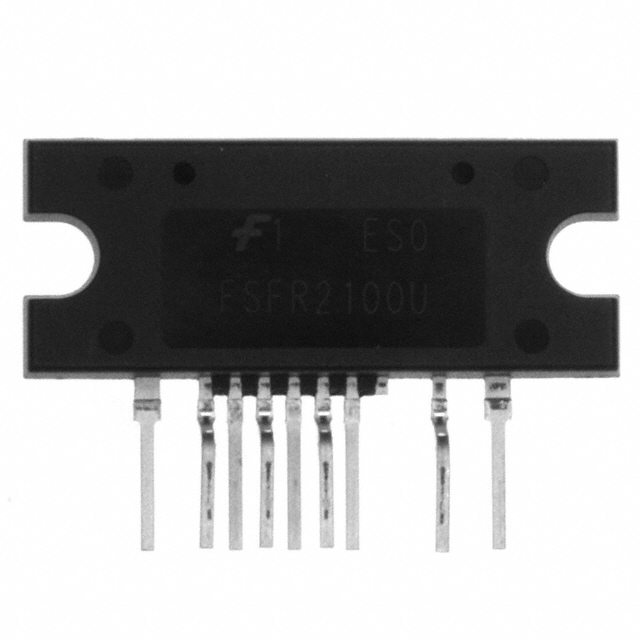

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSFR2100US

Fairchild

Power Switch Hi Side/Lo Side 9Pin SIP Rail

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 180.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC162189133

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSFR2100US характеристики

Атрибут	Значение атрибута
Номенклатура	FSFR2100US
Производитель	Fairchild
ЧипСити Номер продукта	CC162189133
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	400 W
Количество Выходных Интерфейсов	1 Output
Пробивное Напряжение	500 V
Ток Питания	7 mA
Рассеяние Мощности	12 W
Частота Переключения	300kHz (MAX)
Рабочий цикл	50 %
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12000 mW
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 130℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FSFR2100US описание продукта

Description
The FSFR-US series are a highly integrated power switches designed for high-efficiency half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FSFRUS series simplifies designs and improves productivity, while improving performance. The FSFR-US series combines power MOSFETs with fast-recovery type body diodes, a high-side gate-drive circuit, an accurate current controlled oscillator, frequency limit circuit, soft-start, and built-in protection functions.
Features
Variable Frequency Control with 50% Duty Cycle for Half-Bridge Resonant Converter Topology
High Efficiency through Zero Voltage Switching (ZVS)
Internal UniFET™s with Fast-Recovery Type Body Diode
Fixed Dead Time (350ns) Optimized for MOSFETs
Up to 300kHz Operating Frequency
Auto-Restart Operation for All Protections with An External LVCC
Protection Functions: Over-Voltage Protection (OVP), Over-Current Protection (OCP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD)
Applications
PDP and LCD TVs
Desktop PCs and Servers
Adapters
Telecom Power Supplies

Показывать

FSFR2100US Даташит PDF

15 страницы, 569 КБ

05/18/2010

просматривать

FSFR2100US Даташит PDF

15 страницы, 551 КБ

просматривать

FSFR2100US Другие Даташит

46 страницы, 1029 КБ

просматривать

FSFR2100US Другие Даташит

17 страницы, 691 КБ

просматривать

FSFR2100US Другие Даташит

16 страницы, 1316 КБ

просматривать

FSFR2100US Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FSFR2100US Другие Даташит

2 страницы, 362 КБ

02/19/2010

просматривать
