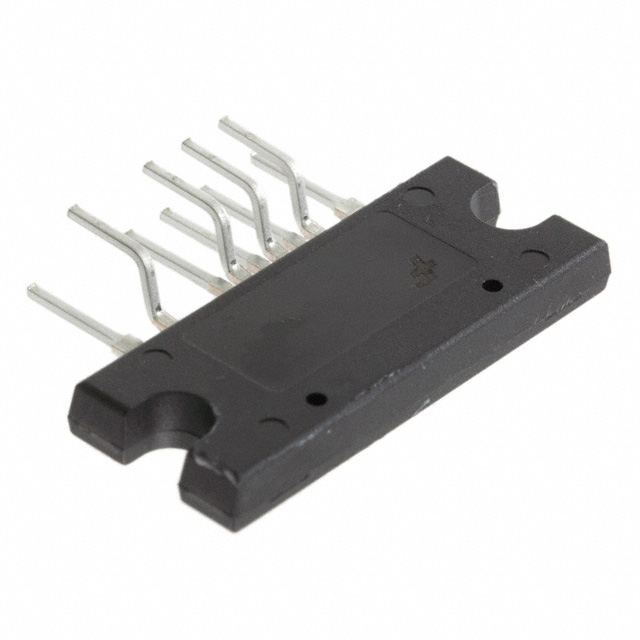

FSFR2100XS

Fairchild

FAIRCHILD SEMICONDUCTOR FSFR2100XS Power Switch for Half-Bridge Resonant Converters, High Side, Low Side, 1 Output, 25V, 10.5A, SIP-9

Наличие: 39,955 шт.

Адрес доставки: Москва

Цена: ₽ 378.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10171975

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSFR2100XS характеристики

Атрибут	Значение атрибута
Номенклатура	FSFR2100XS
Производитель	Fairchild
ЧипСити Номер продукта	CC10171975
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	400 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0 V
Выходной Ток	10.5 A
Пробивное Напряжение	500 V
Ток Питания	7 mA
Количество Стежков	9 Position
Рассеяние Мощности	12 W
Частота Переключения	300kHz (MAX)
Рабочий цикл	50 %
Выходной ток (мин)	10.5 A
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12000 mW
Входное напряжение	25 V
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 130℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FSFR2100XS описание продукта

The FSFR2100XS is a highly integrated Power Switch designed for high-efficiency half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FSFR-XS series simplifies designs while improving productivity and performance. The FSFR-XS series combines power MOSFETs with fast-recovery type body diodes, a high-side gate-drive circuit, an accurate current controlled oscillator, frequency limit circuit, soft-start and built-in protection functions. The high-side gate-drive circuit has common-mode noise cancellation capability, which guarantees stable operation with excellent noise immunity. The fast-recovery body diode of the MOSFETs improves reliability against abnormal operation conditions, while minimizing the effect of reverse recovery. Using the zero-voltage-switching (ZVS) technique dramatically reduces the switching losses and significantly improves efficiency.
Variable frequency control with 50% duty cycle for half-bridge resonant converter topology
High efficiency through zero voltage switching (ZVS)
Internal UniFET™s with fast-recovery body diode
Fixed dead time (350ns) optimized for MOSFETs
Up to 300kHz operating frequency
Auto-restart operation for all protections with an external LVCC
