TOP244YN Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

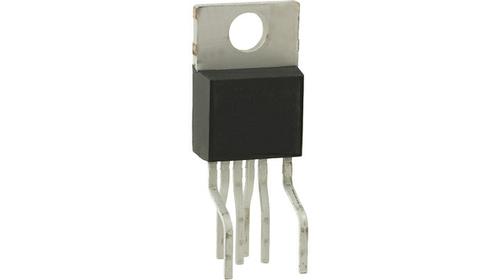

TOP244YN

Power Integrations

Analog switch; TO220-5; 700V; 5.2Ω; 2.16A

Наличие: 53 шт.

Адрес доставки: Москва

Цена: ₽ 121.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC1205761

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP244YN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP244YN
Производитель	Power Integrations
ЧипСити Номер продукта	CC1205761
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-220-7
Частота	132 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	65 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	2.16 A
Пробивное Напряжение	700 V
Ток Питания	1.60 mA
Количество Стежков	6 Position
Сопротивление Сток-исток (Открытого Канала)	5.2 Ω
Количество Регулируемых Выходов	1 Output
Выходная Мощность	45 W
Частота Переключения	66kHz ~ 132kHz
Рабочий цикл	66.5 %
Выходное напряжение (Макс)	700 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	265 VAC
Напряжение питания (мин)	36 V
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

TOP244YN описание продукта

The TOP244YN is a TOPSwitch-GX EcoSmart integrated off line switcher in 6 pin TO-220 package. TOPSwitch-GX uses same proven topology as TOPSwitch by integrating high voltage power MOSFET, PWM control, fault protection and other control circuitry onto a single CMOS chip. Many new functions are integrated to reduce system cost, improve design flexibility, high performance and energy efficient. The TOP244YN features soft start, frequency jittering for lower EMI, wider DCMAX, hysteretic thermal shutdown and larger creepage packages. In addition all critical parameters (current limit, frequency, PWM gain) have tighter temperature and absolute tolerances to simplify design and optimize system cost.
Output power of 65W at 230VAC and 45W at 85VAC to 265VAC in open frame design
Output power of 30W at 230VAC and 20W at 85VAC to 265VAC in non ventilated enclosed adapter
Extended power range for higher power applications
Wider duty cycle for more power, smaller input capacitor
Regulates to zero load without dummy loading
132KHz frequency reduces transformer/power supply size
Hysteretic thermal shutdown for automatic fault recovery
Large thermal hysteresis prevents PC board overheating
Switching frequency of 132KHz (frequency pin connected to source) and 66KHz (connected to control)
Operating junction temperature range from -40°C to 150°C

Показывать

TOP244YN Даташит PDF

52 страницы, 2221 КБ

11/04/2005

просматривать

TOP244YN Даташит PDF

52 страницы, 2910 КБ

08/30/2016

просматривать

TOP244YN Даташит PDF

52 страницы, 2335 КБ

03/28/2012

просматривать

TOP244YN Даташит PDF

12 страницы, 271 КБ

08/15/1995

11 страницы, 459 КБ

53 страницы, 2213 КБ

03/13/2018

просматривать

TOP244YN Даташит PDF

53 страницы, 2213 КБ

просматривать

TOP244YN Другие Даташит

52 страницы, 2194 КБ

просматривать

TOP244YN Другие Даташит

48 страницы, 2464 КБ

07/25/2008

просматривать

TOP244YN Другие Даташит

20 страницы, 2663 КБ

04/26/2004

просматривать
