FOD3182SV Купить - Fairchild Оптопара/ оптоизолятор

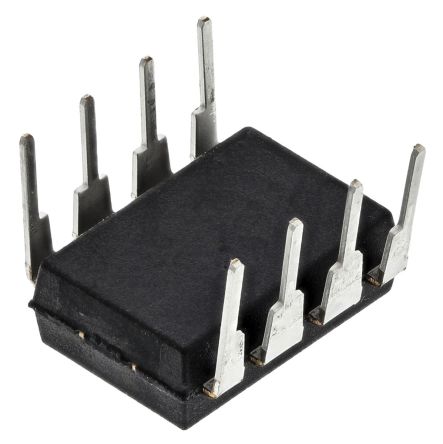

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD3182SV

Fairchild

Optocoupler Drive Push-Pull 1CH 2000V 8Pin PDIP SMD White T/R

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Fairchild

ЧипСити Номер продукта:

CC108694283

Категория продукта:

Оптопара/ оптоизолятор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

FOD3182SV характеристики

Атрибут	Значение атрибута
Номенклатура	FOD3182SV
Производитель	Fairchild
ЧипСити Номер продукта	CC108694283
Жизненный Цикл Продукта	Active
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Время Нарастания/Спада	38ns, 24ns
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.43 V
Входной Ток	16.0 mA
Рассеяние Мощности	295 mW
Время Нарастания	38 ns
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Входной ток (мин)	25 mA
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	25 mA
Время падения	24 ns
Время падения (Макс)	24 ns
Время падения (Макс)	38 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	295 mW
Напряжение питания	10V ~ 30V
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

FOD3182SV описание продукта

Description
The FOD3182 is a 3A Output Current, High Speed MOSFET Gate Drive Optocoupler. It consists of a aluminium gallium arsenide (AlGaAs) light emitting diode optically coupled to a CMOS detector with PMOS and NMOS output power transistors integrated circuit power stage. It is ideally suited for high frequency driving of power MOSFETS used in Plasma Display Panels (PDPs), motor control inverter applications and high performance DC/DC converters.
Features
■High noise immunity characterized by 50kV/µs (Typ.) common mode rejection @ VCM= 2,000V
■Guaranteed operating temperature range of -40°C to +100°C
■3A peak output current
■Fast switching speed
–210ns max. propagation delay
–65ns max pulse width distortion
■Fast output rise/fall time
–Offers lower dynamic power dissipation
■250kHz maximum switching speed
■Wide VDDoperating range: 10V to 30V
■Use of P-Channel MOSFETs at output stage enables output voltage swing close to the supply rail (rail-to-rail output)
■5000Vrms, 1 minute isolation
■Under voltage lockout protection (UVLO) with hysteresis – optimized for driving MOSFETs
■Minimum creepage distance of 8.0mm
■Minimum clearance distance of 10mm to 16mm (option TV or TSV)
■Minimum insulation thickness of 0.5mm
■UL and VDE
■1,414 peak working insulation voltage (VIORM)
Applications
■Plasma Display Panel
■High performance DC/DC convertor
■High performance switch mode power supply
■High performance uninterruptible power supply
■Isolated Power MOSFET gate drive

Показывать

FOD3182SV Даташит PDF

25 страницы, 851 КБ
