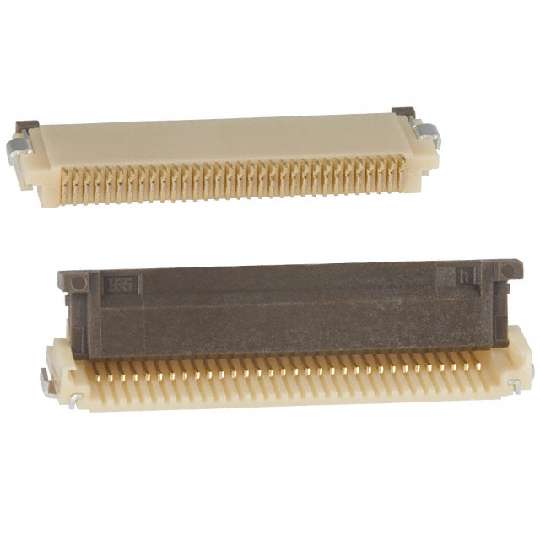

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FH12-30S-0.5SH(55)

Hirose Electric

Conn FFC/FPC Connector SKT 30POS 0.5mm Solder RA SMD T/R

Наличие: 20,751 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 91.05

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Hirose Electric

ЧипСити Номер продукта:

CC138065

Категория продукта:

Соединители

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

FH12-30S-0.5SH(55) характеристики

Атрибут	Значение атрибута
Номенклатура	FH12-30S-0.5SH(55)
Производитель	Hirose Electric
ЧипСити Номер продукта	CC138065
Жизненный Цикл Продукта	Active
Категория продукта	Соединители
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Корпус/Пакет	SMD
Шаг по Выводам	500 µm
Количество Контактов	30 Contact
Род	Female
Покрытие Контакта	Gold
Номинальный Ток	500 mA
Сопротивление Изоляции	500 MΩ
Количество Рядов	1 Row
Класс Огнеопасности	UL 94 V-0
Количество Стежков	30 Position
Контактное Сопротивление	50 mΩ
Количество Циклов Соединения	20 Cycle
Текущий рейтинг (Макс)	0.5 A
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Номинальное напряжение (Макс)	50 VAC
Уровень напряжения	50 V
Максимальное контактное сопротивление (макс.)	50 mΩ
Длина	19.1 mm
Ширина	5.6 mm
Высота	2 mm
Цвет Корпуса	Beige
Материал Контакта	Phosphor Bronze
Материал	Polyamide (PA)
Рабочая Температура	-40℃ ~ 85℃
Материал Корпуса	Plastic
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	ECL99
	Показывать Просмотр аналоги замена

Аналоги товара

FH12-30S-0.5SH(55) описание продукта

The FH12-30S-0.5SH(55) is a 30-position 1-row 0.5mm female FPC/FFC Receptacle with beige polyamide and dark brown PPS insulator, gold plated phosphor bronze contacts and tin plated metal fitting. The FH12 series connector has horizontal FPC/FFC insertion direction, front actuator position, bottom contact orientation and SMT horizontal mounting type. The one-touch rotating ZIF mechanism is easier to operate and works with a light force. A clear tactile click is delivered upon the successful completion of the mating process. The FH12"s one-touch ZIF system requires less space than a slide locking connector and can be mounted in the centre of the PCB. The FH12S version in 30, 40, 45, 50 and 53 pin counts are offered with a reinforced actuator that provides an extra measure of security against actuator breakage.
Rotating one-touch ZIF mechanism
Clear tactile click
Supports high density mounting
Reinforced actuator
0.5A Rated current
50VAC/DC Rated voltage
50mR Maximum contact resistance
500MR Minimum insulation resistance
150VAC for one minute Withstanding voltage
20 Mating/unmating cycles

Показывать

FH12-30S-0.5SH(55) Даташит PDF

20 страницы, 673 КБ

01/17/2014
