FH12-12S-0.5SV(55)

Hirose Electric

Conn FFC/FPC Connector SKT 12POS 1mm Solder ST SMD Embossed T/R

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Hirose Electric

ЧипСити Номер продукта:

CC53570265

Категория продукта:

Соединители

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

FH12-12S-0.5SV(55) характеристики

Атрибут	Значение атрибута
Номенклатура	FH12-12S-0.5SV(55)
Производитель	Hirose Electric
ЧипСити Номер продукта	CC53570265
Жизненный Цикл Продукта	Obsolete
Категория продукта	Соединители
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Шаг по Выводам	500 µm
Количество Контактов	12 Contact
Род	Female
Покрытие Контакта	Gold
Номинальный Ток	500 mA
Сопротивление Изоляции	>500MΩ @100VDC
Количество Рядов	1 Row
Класс Огнеопасности	UL 94 V-0
Количество Стежков	12 Position
Контактное Сопротивление	50.0 mΩ
Количество Циклов Соединения	20 Cycle
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	50 V
Длина	9.4 mm
Ширина	3.80 mm
Высота	4.85 mm
Цвет Корпуса	Beige
Материал Контакта	Phosphor Bronze
Материал	Nylon
Рабочая Температура	-40℃ ~ 85℃
Материал Корпуса	Plastic
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

Аналоги товара

FH12-12S-0.5SV(1)(98)

FH12-12S-0.5SV(55) описание продукта

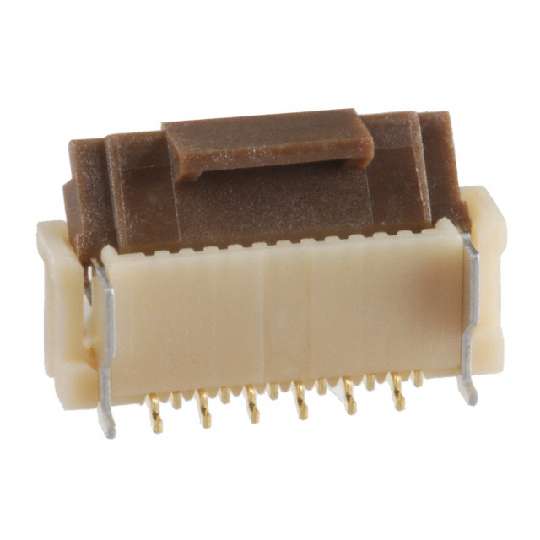

The FH12-12S-0.5SV(55) is a 12-position 1-row 0.5mm female FPC/FFC Receptacle with beige polyamide and dark brown PPS insulator, gold plated phosphor bronze contacts and tin plated metal fitting. The FH12 series socket/connector has vertical FPC-FFC insertion direction/actuator position/contact orientation and SMT vertical mounting type. The one-touch rotating ZIF mechanism is easier to operate and works with a light force. A clear tactile click is delivered upon the successful completion of the mating process. The FH12"s one-touch ZIF system requires less space than a slide locking connector and can be mounted in the centre of the PCB. The FH12S version in 30, 40, 45, 50 and 53 pin counts are offered with a reinforced actuator that provides an extra measure of security against actuator breakage.
Rotating one-touch ZIF mechanism
Clear tactile click
Supports high density mounting
Reinforced actuator
0.5A Rated current
50VAC/DC Rated voltage
50mR Maximum contact resistance
500MR Minimum insulation resistance
150VAC for one minute Withstanding voltage
20 Mating/unmating cycles
