FAN7621BSJX Купить - Fairchild Преобразователь AC-DC

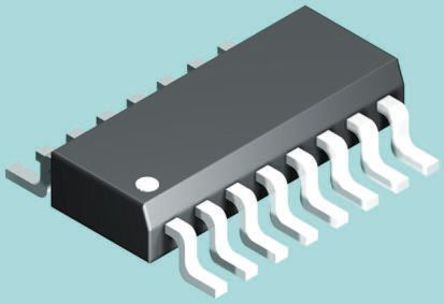

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN7621BSJX

Fairchild

Controller -0.3V to 25V 16Pin SOP T/R

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 49.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC85310538

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN7621BSJX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN7621BSJX
Производитель	Fairchild
ЧипСити Номер продукта	CC85310538
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	100 kHz
Номинальная Мощность	192 W
Входное Напряжение (DC)	17.0 V
Количество Стежков	16 Position
Рассеяние Мощности	1.13 W
Выходная Мощность	192 W
Частота Переключения	300kHz (MAX)
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1130 mW
Входное напряжение	17 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.8 mm
Рабочая Температура	-40℃ ~ 130℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FAN7621BSJX описание продукта

The FAN7621BSJX is a PFM Controller for half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FAN7621B simplifies designs and improves productivity, while improving performance. The FAN7621B includes a high side gate-drive circuit, an accurate current controlled oscillator, frequency limit circuit, soft-start and built-in protection functions. The high-side gate-drive circuit has a common-mode noise cancellation capability, which guarantees stable operation with excellent noise immunity. Using the zero-voltage-switching (ZVS) technique dramatically reduces the switching losses and efficiency is significantly improved. The ZVS also reduces the switching noise noticeably, which allows a small-sized Electromagnetic Interference (EMI) filter. The FAN7621B can be applied to various resonant converter topologies; such as series resonant, parallel resonant and LLC resonant converters.
High efficiency through zero voltage switching (ZVS)
350ns Fixed dead time
Pulse skipping for frequency limit (programmable) at light-load condition
Remote on/off control using CON Pin
Over-voltage protection (OVP)
Overload protection (OLP)
Over-current protection(OCP)
Abnormal over-current protection (AOCP)
Internal thermal shutdown (TSD)

Показывать

FAN7621BSJX Даташит PDF

17 страницы, 1015 КБ
