ESD7016MUTAG Купить - ON Semiconductor Телевизионные диоды

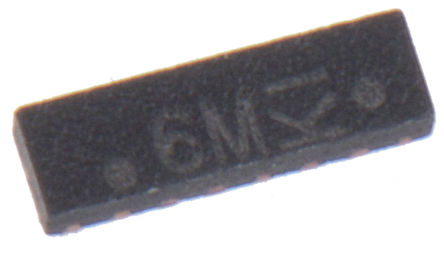

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD7016MUTAG

ON Semiconductor

ESD Protection Diode, Low Capacitance, USB 3Integrated Low Cap TVS for USB 3.0

Наличие: 3,505 шт.

Адрес доставки: Москва

Цена: ₽ 14.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5031612

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD7016MUTAG характеристики

Атрибут	Значение атрибута
Номенклатура	ESD7016MUTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5031612
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	UDFN-8
Рабочее Напряжение	5 V
Ёмкость	0.2 pF
Безгалогеновый Статус	Halogen Free
Количество Стежков	8 Position
Зажимное напряжение	10 V
Испытательный ток	1 mA
Минимальное напряжение пробоя	5.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Длина	3.3 mm
Ширина	1 mm
Высота	0.5 mm
Рабочая Температура	-55℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ESD7016MUTAG описание продукта

The ESD7016 transient voltage suppressor is specifically designed to protect USB3.0 interfaces by integrating two Superspeed pairs, D+, D-, and Vbus lines into a single protection product. Ultra-low capacitance and low ESD clamping voltage make this device an ideal solution for protecting voltage sensitive high speed data lines. The flow-through style package allows for easy PCB layout and matched trace lengths necessary to maintain consistent impedance between high speed differential lines.
Features
---
|
Low Capacitance (0.15 pF Typical, I/O to GND)
Protection for the Following IEC Standards: IEC 61000-4-2 (Level 4)
Low ESD Clamping Voltage
This is a Pb-Free Device
