DSPIC33EV256GM104-I/ML Купить - Microchip Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DSPIC33EV256GM104-I/ML

Microchip

Microchip dsPIC33EV256GM104-I/ML, 16Bit Digital Signal Processor 70MIPS 256KB Flash 44Pin QFN

Наличие: 226 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 726.87

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Microchip

ЧипСити Номер продукта:

CC25118290

Категория продукта:

Микроконтроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

DSPIC33EV256GM104-I/ML характеристики

Атрибут	Значение атрибута
Номенклатура	DSPIC33EV256GM104-I/ML
Производитель	Microchip
ЧипСити Номер продукта	CC25118290
Жизненный Цикл Продукта	В производстве
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFN-44
Частота	70 MHz
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 5.5V
Количество Стежков	44 Position
Тактовая Частота	70 MHz
Размер ОЗУ	16 KB
Количество Битов	16 Bit
Размер Флэш-памяти	256 KB
Количество АЦП	1 ADC
Количество входов и выходов	35 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	8 mm
Ширина	8 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

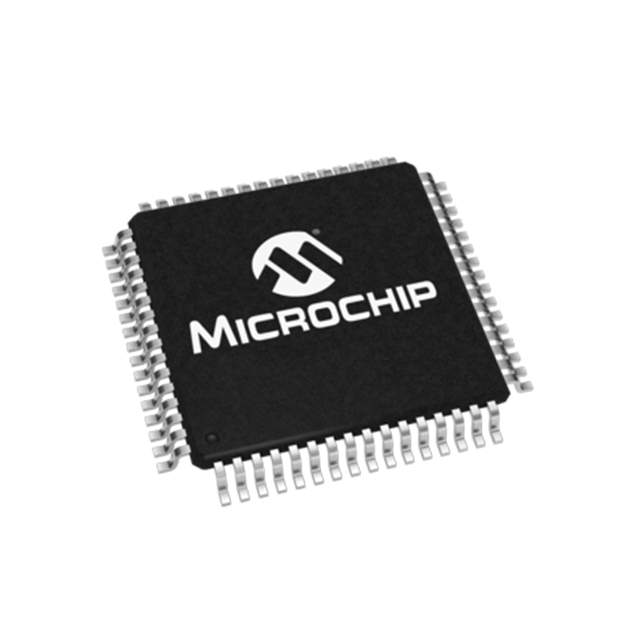

DSPIC33EP32GS506-I/PT

Microchip

261 шт.

730.63 ₽/шт.

DSPIC33EP64GS505-I/PT

Microchip

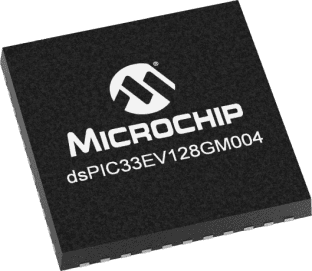

DSPIC33EV128GM004-H/ML

Microchip

DSPIC33EV256GM104-I/ML описание продукта

Microchip"s dsPIC33EV family of digital signal controllers (DSCs) features a 5 V 70 MIPS dsPIC® DSC core with enhanced on-chip features and is ideal for operating in harsh environments such as appliances and automotive applications. The 5 V dsPIC33EV family comes with rich peripheral integration which includes CAN, SENT, High Speed PWMs, OP Amps and Error Correcting Code Flash for increased reliability and safety. The dsPIC33EV family of devices enable the design of high-performance, precision motor control systems that are more energy efficient. They can be used to control BLDC, permanent magnet synchronous, AC induction and stepper motors. These devices are ideal for automotive applications and high-performance general purpose applications.
**Features/Specs:
**
**Operating Conditions:**
* 4.5 V to 5.5 V, -40°C to +85°C, DC to 70 MIPS
* 4.5 V to 5.5 V, -40°C to +125°C, DC to 60 MIPS
* 4.5 V to 5.5 V, -40°C to +150°C, DC to 40 MIPS
**dsPIC33E Core:**
* Code-Efficient (C and Assembly) Architecture
* Two 40-Bit Wide Accumulators
* Single-Cycle (MAC/MPY) with Dual Data Fetch
* Single-Cycle, Mixed-Sign MUL plus Hardware Divide
* 32-Bit Multiply Support
* Intermediate Security for Memory:
* Provides a boot Flash segment in addition to the existing general Flash segment
* Error Code Correction (ECC) for Flash
* Added Two Alternate Register Sets for Fast Context Switching
**High-Speed PWM:**
* Up to Six Pulse-Width Modulation (PWM) Outputs (three generators)
* Primary Master Time Base Inputs allow Time Base Synchronization from Internal/External Sources
* Dead Time for Rising and Falling Edges
* 8.3 ns PWM Resolution at 60 MIPS,
* 16.6 ns Center-Aligned mode at 60 MIPS
* PWM Support for:
* DC/DC, AC/DC, inverters, Power Factor Correction (PFC) and lighting
* Brushless Direct Current (BLDC), Permanent Magnet Synchronous Motor (PMSM), AC Induction Motor (ACIM), Switched Reluctance Motor (SRM)
* Programmable Fault inputs
* Flexible trigger configurations for Analog-to-Digital conversion
* Independent Time Base
* Supports PWM lock, PWM output chopping and dynamic phase shifting
**Advanced Analog Features:**
* ADC module:
* Configurable as 10-bit, 1.1 Msps with four S&H or 12-bit, 500 ksps with one S&H
* Up to 36 analog inputs
* Flexible and Independent ADC Trigger Sources
* Up to Four Op Amp/Comparators with Direct Connection to the ADC module
* Additional dedicated comparator and 7-bit Digital-to-Analog Converter (DAC)
* Programmable references with 128 voltage points
* Programmable blanking and filtering
* Charge Time Measurement Unit (CTMU):
* Supports mTouch™ capacitive touch sensing
* Provides high-resolution time measurement (1 ns)
* On-chip temperature measurement
* Temperature sensor diode
* Multiple sources of edge input triggers
**Timers/Output Compare/Input Capture:**
* Nine General Purpose Timers:
* Five 16-bit and up to two 32-bit timers/counters, Timer3 can provide ADC trigger
* Four Output Capture modules configurable as timers/counters
* Four Input Capture modules
**Communication Interfaces:**
* Two Enhanced Addressable UART modules (6.25 Mbps):
* Support for LIN/J2602 bus support and IrDA®
* High and low speed (SCI)
* Two SPI modules (15 Mbps):
* 25 Mbps data rate without PPS used
* One I2C™ module (up to 1 Mbaud) with SMBus Support
* Two SENT J2716 (Single Edge Nibble Transmission-Transmit/Receive) module for Automotive Applications
* One CAN module
* 32 buffers, 16 filters and three masks
**Direct Memory Access (DMA):**
* 4-Channel DMA with User-Selectable Priority Arbitration
* Universal Asynchronous Receiver/Transmitter (UART), Serial Peripheral Interface (SPI), ADC, Input Capture, Output Compare and Controller Area Network (CAN)
**Qualification and Class B Support:**
* AEC-Q100 Rev G (Grade 1: -40°C to +125°C)
* AEC-Q100 Rev G (Grade 0: -40°C to +150°C) Planned
