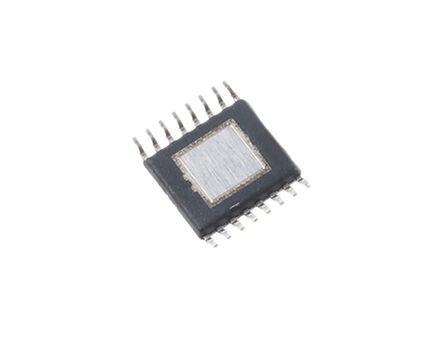

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

DRV8800PWP

2.8A Brushed DC Motor Driver (PH/EN Ctrl) 16-HTSSOP -40℃ to 85℃

Наличие: 937 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 513.45

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC23484876

Категория продукта:

Драйвер электродвигателя

Упаковка: HTSSOP-16

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

DRV8800PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8800PWP
Производитель	TI
ЧипСити Номер продукта	CC23484876
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2 A
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	830 mΩ
Рассеяние Мощности	3000 mW
Ток Покоя	3.20 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	8V ~ 38V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	8 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

DRV8800PWP описание продукта

The DRV8800PWP is a DMOS full-bridge Motor Driver contains a full H-bridge which can be used to drive a brushed DC motor, one winding of a stepper motor or other devices such as solenoids. A simple PHASE-ENABLE interface allows easy interfacing to controller circuits. The output stages use N-channel power MOSFETs configured as an H-bridge. The DRV880xis capable of peak output currents up to ±2.8A and operating voltage up to 36V. An internal charge pump generates the needed gate drive voltages. A low-power sleep mode is provided which shuts down internal circuitry to achieve a very low quiescent current draw. This sleep mode can be set using a dedicated nSLEEP pin. Internal protection functions are provided for under-voltage, charge pump fault, overcurrent, short-to-supply, short-to-ground and over-temperature. Fault conditions are indicated through the nFAULT pin.
Low RDS(on) MOSFETs (0.4R typical)
Low-power sleep mode
100% PWM supported
3A Overcurrent threshold
3µs Overcurrent deglitch time
1.2ms Overcurrent retry time
Green product and no Sb/Br
