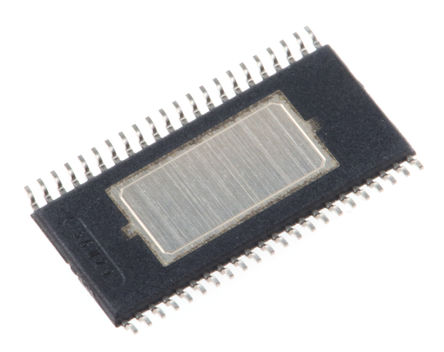

DRV8412DDW

Motor Driver/Controller, Full Bridge, 0V to 52.5V supply, 0.08Ω RDS, 5V/12A/2Outputs, HTSSOP-44

Наличие: 269 шт.

Адрес доставки: Москва

Цена: ₽ 755.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12792137

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8412DDW характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8412DDW
Производитель	TI
ЧипСити Номер продукта	CC12792137
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	HTSSOP-44
Напряжение Питания (DC)	0.00V(min), 52.5V(max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	5 V
Выходной Ток	12 A
Количество Стежков	44 Position
Частота Переключения	500 kHz
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10.8V ~ 13.2V
Напряжение питания (Макс)	52.5 V
Напряжение питания (мин)	0 V
Длина	14.1 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8412DDW описание продукта

The DRV8412DDW is a high-performance dual brushed DC or single bipolar Stepper Motor Driver with an advanced protection system. Because of the low RDS (ON) of the H-bridge MOSFETs and intelligent gate drive design, the efficiency of this motor driver can be up to 97%. This high efficiency enables the use of smaller power supplies and heat sinks and the devices are good candidates for energy-efficient applications. The DRV8412 requires two power supplies, one at 12V for GVDD and VDD and another up to 50V for PVDD. The motor driver can operate at up to 500kHz switching frequency while still maintaining precise control and high efficiency. This device also has an innovative protection system safeguarding the device against a wide range of fault conditions that could damage the system. This safeguard is short-circuit protection, over-current protection, under-voltage protection and two-stage thermal protection.
Integrated self-protection includes under-voltage, over-temperature, overload and short-circuit
Programmable cycle-by-cycle current limit protection
Independent supply and ground pins for each half bridge
Intelligent gate drive and cross conduction prevention
No external snubber or Schottky diode is required
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
