LED2001PUR Купить - ST Microelectronics Драйвер LED

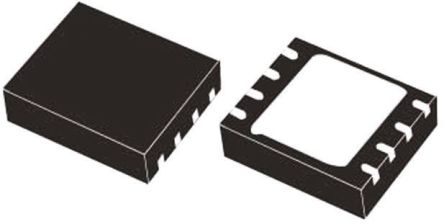

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LED2001PUR

ST Microelectronics

LED Driver 3Segment 3.3V/5V/9V/12V/15V 8Pin VFQFPN EP T/R

Наличие: 404 шт.

Адрес доставки:

Цена: ₽ 170.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC36085342

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LED2001PUR характеристики

Атрибут	Значение атрибута
Номенклатура	LED2001PUR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC36085342
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VQFN-8
Частота	850 kHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	12 V
Выходной Ток	4 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	2000 W
Ток Покоя	2.5 mA
Частота Переключения	850 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	18 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	18 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	3V ~ 18V
Входное напряжение	3V ~ 18V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LED2001PUR описание продукта

The LED2001PUR is a monolithic step-down DC-to-DC Converter designed to operate as precise constant current source with an adjustable current capability up to 4A DC. The embedded PWM dimming circuitry features LED brightness control. The regulated output current is set connecting a sensing resistor to the feedback pin. The embedded synchronous rectification and the 100mV typical RSENSE voltage drop enhance the efficiency performance. The size of the overall application is minimized thanks to the high switching frequency and ceramic output capacitor compatibility. The device is fully protected against thermal overheating, overcurrent and output short-circuit.
PWM dimming
Synchronous rectification
Peak current mode architecture
Embedded compensation network
Internal current limiting
Ceramic output capacitor compliant
Thermal shutdown
±7% Output current accuracy

Показывать

LED2001PUR Даташит PDF

42 страницы, 2428 КБ

02/14/2013

просматривать

LED2001PUR Даташит PDF

42 страницы, 2431 КБ

02/14/2013

просматривать

LED2001PUR Даташит PDF

43 страницы, 2393 КБ

02/08/2016

просматривать

LED2001PUR Другие Даташит

9 страницы, 94 КБ

02/02/2008

просматривать

LED2001PUR Другие Даташит

7 страницы, 515 КБ

09/15/1999

просматривать

LED2001PUR Файл уведомления

36 страницы, 2673 КБ

09/26/2014

просматривать
