LED1642GWXTTR Купить - ST Microelectronics Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LED1642GWXTTR

ST Microelectronics

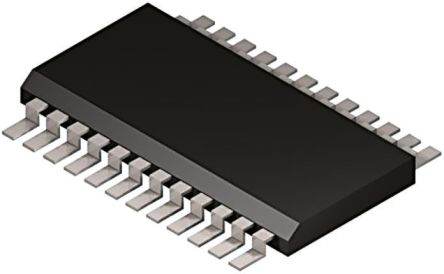

STMICROELECTRONICS LED1642GWXTTR Led Driver, 16Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 19V/40mA out, HTSSOP-24

Наличие: 208 шт.

Адрес доставки:

Цена: ₽ 403.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9823872

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LED1642GWXTTR характеристики

Атрибут	Значение атрибута
Номенклатура	LED1642GWXTTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9823872
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.3 V
Выходное Напряжение	19 V
Выходной Ток	40 mA
Ток Питания	10 mA
Количество Каналов	16 Channel
Количество Стежков	24 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	3 v
Выходной ток (Макс)	40 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Входное напряжение	3.3 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LED1642GWXTTR описание продукта

The LED1642GWXTTR is a 16-channel LED Driver with error detection, current gain control and 12/16-bit PWM brightness control. The monolithic low voltage/low current power 16-bit shift register designed for LED panel displays. The LED1642GW guarantees 20V output driving capability allowing the user to connect several LEDs in series. In the output stage, sixteen regulated current sources provide from 3 to 40mA constant current to drive the LEDs. The current is programmed through an external resistor and can be adjusted by a 7-bit current gain register in two sub ranges. The brightness can be adjusted separately for each channel through 12/16-bit grayscale control. Programmable turn-ON and turn-OFF time (four different values available) improves the low noise generation performance of the system. Open/short error detection mode. The auto power-shutdown and auto power-ON features (selectable) allow the device to save power without external intervention.
16 Constant current output channels
Current programmable through external resistor
7-bit Global current gain adjustment in two ranges
Programmable output turn-ON/OFF time
Error detection mode (both open and shorted-LED)
Programmable shorted-LED detection thresholds
Auto power-saving/auto-wakeup
Thermal management includes an over-temperature data alert and output thermal shutdown (170°C)

Показывать

LED1642GWXTTR Даташит PDF

42 страницы, 2503 КБ

02/21/2013

просматривать

LED1642GWXTTR Примечание по применению

39 страницы, 2208 КБ

02/21/2013

просматривать

LED1642GWXTTR Файл уведомления

5 страницы, 48 КБ

07/28/2016

просматривать

LED1642GWXTTR Другие ссылки

1 страницы, 147 КБ

06/09/2010

просматривать
