STP08DP05XTTR Купить - ST Microelectronics Драйвер LED

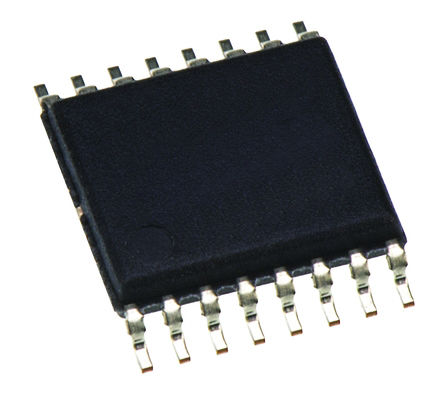

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP08DP05XTTR

ST Microelectronics

STMICROELECTRONICS STP08DP05XTTR Led Driver, 8Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 20V/100mA out, HTSSOP-16

Наличие: 10,599 шт.

Адрес доставки: Москва

Цена: ₽ 60.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11847176

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP08DP05XTTR характеристики

Атрибут	Значение атрибута
Номенклатура	STP08DP05XTTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11847176
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Частота	30 MHz
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	20 V
Выходной Ток	100 mA
Ток Питания	13500 mA
Количество Стежков	16 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP08DP05XTTR описание продукта

The STP08DP05XTTR is a 8-bit low-voltage constant current LED Sink with full outputs error detection. The monolithic low voltage/low current shift register designed for LED panel displays. It contains a 8-bit serial-in, parallel-out shift register that feeds a 8-bit D-type storage register. In the output stage, eight regulated current sources were designed to provide 5 to 100mA constant current to drive the LEDs. The STP08DP05 is backward compatible in the functionality and footprint with STP8C/L596 and extends its functionality with open and short detection on the outputs. The detection circuit checks 3 different conditions that can occur on the output line: short to GND, short to VO or open line. The data detection results are loaded in the shift register and shifted out via the serial line output.
8 Constant-current output channels
Adjustable output current through external resistor
Short and open output error detection
Serial data-in/parallel data-out
3.3V Micro driver-able
2.5kV HBM and 200V MM ESD protection
