LED2472GBTR Купить - ST Microelectronics Драйвер LED

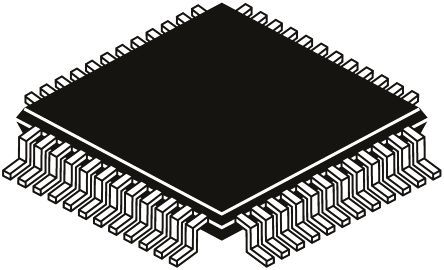

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LED2472GBTR

ST Microelectronics

LED DRVR Boost 24CH 19V 0.072A 48Pin TQFP T/R

Наличие: 4,943 шт.

Адрес доставки: Москва

Цена: ₽ 189.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC17888023

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LED2472GBTR характеристики

Атрибут	Значение атрибута
Номенклатура	LED2472GBTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC17888023
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Частота	30 MHz
Количество Выходных Интерфейсов	24 Output
Входное Напряжение (DC)	3.3 V
Выходное Напряжение	19 V
Выходной Ток	72 mA
Количество Каналов	24 Channel
Количество Стежков	48 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	19 V
Выходной ток (мин)	0.004 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Входное напряжение	5.5 V
Длина	7.2 mm
Ширина	7.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LED2472GBTR описание продукта

The LED2472GBTR is a 24-channel LED Driver with error detection and gain control. The monolithic low voltage/low current power 24-bit shift register designed for LED panel displays with particular features oriented to indoor and outdoor LED screen billboards. The LED2472G guarantees 20V of output driving capability, allowing several LEDs to be connected in series. The device is configured in 3 groups (red, green and blue) of 8 independently-controlled channels. The LED current can be separately regulated for each colour within the range from 4 to 72mA. This range is divided into two sub-ranges and the current can be adjusted within each range in 64 steps of resolution (6 bits per colour). A single external resistor is required. All the controls and the shift register data are accessible via serial interface. A single 24-bit configuration register is used to choose features and settings to fit the application.
8 x 3 Independently controlled channels (RGB)
Current programmable through external resistor
7-bit Global current gain adjustment in two ranges
Error detection mode (both open and shorted-LED)
Programmable shorted-LED detection thresholds
Auto power-saving/auto-wakeup
Thermal shutdown and thermal flag
Up to 30MHz CLK 4 wires interface
20V Current generators rated voltage

Показывать

LED2472GBTR Даташит PDF

39 страницы, 1561 КБ

02/14/2013

просматривать

LED2472GBTR Даташит PDF

36 страницы, 1517 КБ

02/14/2013

просматривать

LED2472GBTR Даташит PDF

40 страницы, 1526 КБ

просматривать

LED2472GBTR Даташит PDF

41 страницы, 1568 КБ

03/16/2018

просматривать
