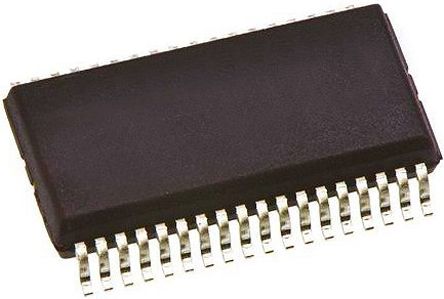

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8402DKD

TEXAS INSTRUMENTS DRV8402DKD PWM Motor Driver, Full Bridge, 0V to 52.5V supply, 5V/10A/4Outputs, HSSOP-36

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 675.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC36428635

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8402DKD характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8402DKD
Производитель	TI
ЧипСити Номер продукта	CC36428635
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	BSSOP-36
Частота	500 kHz
Напряжение Питания (DC)	0.00V(min), 52.5V(max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	5 V
Выходной Ток	10 A
Ток Питания	12 mA
Количество Каналов	2 Channel
Количество Стежков	36 Position
Входной Ток	9.00 mA
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	11.4V ~ 13.2V
Напряжение питания (Макс)	52.5 V
Напряжение питания (мин)	0 V
Длина	15.9 mm
Ширина	11 mm
Высота	3.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8402DKD описание продукта

The DRV8402DKD is a dual high-performance integrated full bridge PWM Motor Driver with an advanced protection system. Because of the low RDS (on) and intelligent gate drive design, the efficiency of this motor driver can be up to 96%, which enables the use of smaller power supplies and heat sinks and is a good candidate for energy efficient applications. This device requires two power supplies, one at 12V for GVDD and VDD and one up to 50V for PVDD. It is capable of driving 5A continuous RMS current and 12A peak current per full bridge with low idle power dissipation. It can also be used for up to 10A continuous current and 24A peak current in parallel full bridge operation. It can operate at up to 500kHz switching frequency while still maintains precise control and high efficiency. It also has an innovative protection system integrated on-chip, safeguarding the device against a wide range of fault conditions that could damage the system.
Short-circuit, overcurrent, under-voltage and two-stage thermal protection
High-efficiency power stage (up to 96%) with low RDS(on) MOSFETs (80mµ at TJ=25°C)
Integrated self-protection circuits
Programmable cycle-by-cycle current limit protection
Independent supply and ground pins for each half bridge
Intelligent gate drive and cross conduction prevention
No external snubber or Schottky diode is required
PWM operating frequency up to 500kHz
24A Peak current per device
Green product and no Sb/Br
