CDP68HC68T1EZ Купить - Intersil часы реального времени

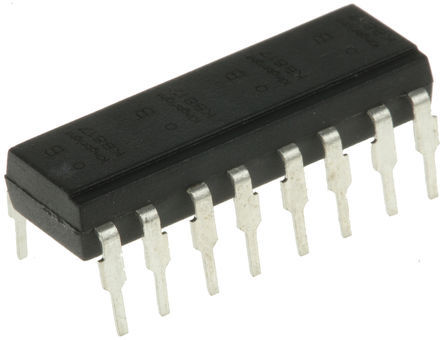

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CDP68HC68T1EZ

Intersil

Real Time Clock Serial 32Byte Clock/Calendar/Alarm/Battery Backup 16Pin PDIP Tube

Наличие: 692 шт.

Адрес доставки: Москва

Цена: ₽ 617.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC53904663

Категория продукта:

часы реального времени

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDP68HC68T1EZ характеристики

Атрибут	Значение атрибута
Номенклатура	CDP68HC68T1EZ
Производитель	Intersil
ЧипСити Номер продукта	CC53904663
Категория продукта	часы реального времени
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	3.00V (min)
Номинальный Ток	25.0 A
Количество Выходных Интерфейсов	2 Output
Количество Стежков	16 Position
Тактовая Частота	50.0 Hz
Количество Битов	16 Bit
Размер памяти	32 B
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	3 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CDP68HC68T1EZ описание продукта

The CDP68HC68T1EZ is a CMOS Serial Real-Time Clock IC with RAM and power sense/control. It provides a time/calendar function, a 32 byte static RAM and a 3 wire Serial Peripheral Interface (SPI Bus). The primary function of the clock is to divide down a frequency input that can be supplied by the on-board oscillator in conjunction with an external crystal or by an external clock source. The internal oscillator can operate with a 32kHz, 1MHz, 2MHz or 4MHz crystal. An external clock source with a 32kHz, 1MHz, 2MHz, 4MHz, 50Hz or 60Hz frequency can be used to drive the CDP68HC68T1. The time registers hold seconds, minutes and hours, while the calendar registers hold day-of-week, date, month and year information. The data is stored in BCD format. In addition, 12 or 24 hour operation can be selected. In 12 hour mode, an AM/PM indicator is provided. The T1 has a programmable output which can provide one of seven outputs for use elsewhere in the system.
SPI (Serial Peripheral Interface)
Seconds, minutes, hour (12/24, AM/PM), day of week, date, month, year (0 to 99), automatic leap year
32 words x 8-bit RAM
Seconds, minutes, hours alarm
Automatic power loss detection
2.2V Low minimum standby (timekeeping) voltage
Selectable crystal or 50/60Hz line input
Buffered clock output
Battery input pin that powers oscillator and also connects to VDD pin when power fails
Three independent interrupt modes - Alarm, periodic, power-down sense
ESD sensitive device, take proper precaution while handling the device.
