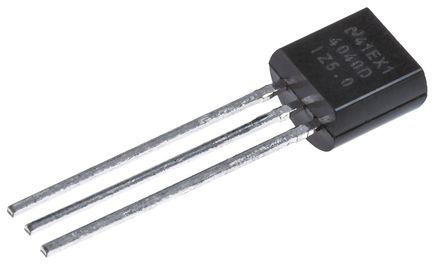

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV5023AJQLPG

Hall Effect Sensor Unipolar 3.3V/5V/9V/12V/15V/18V/24V 3Pin TO-92 Bulk

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 87.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20521126

Категория продукта:

Датчики Эффекта Холла

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV5023AJQLPG характеристики

Атрибут	Значение атрибута
Номенклатура	DRV5023AJQLPG
Производитель	TI
ЧипСити Номер продукта	CC20521126
Категория продукта	Датчики Эффекта Холла
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Напряжение Питания (DC)	2.50V (min)
Выходное Напряжение	38 V
Выходной Ток	30 mA
Количество Стежков	3 Position
Выходной ток (Макс)	30 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 38V
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV5023AJQLPG описание продукта

The DRV5023AJQLPG is a 2.5 to 38V digital switch chopper-stabilized Hall-effect Sensor that offers a magnetic sensing solution with superior sensitivity stability over-temperature and integrated protection features. When the applied magnetic flux density exceeds the BOP threshold, the DRV5023 open drain output goes low. The output stays low until the field decreases to less than BRP and then the output goes to high impedance. The output current sink capability is 30mA. A wide operating voltage range from 2.5 to 38V with reverse polarity protection up to -22V makes the device suitable for a wide range of industrial applications. Internal protection functions are provided for reverse supply conditions, load dump and output short-circuit or over-current.
No external regulator required
Open drain output 30mA sink
Fast 35µs power-on time
Reverse supply protection
Supports up to 40V load dump
Output short-circuit protection
Output current limitation
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
