CS30CL Купить - ST Microelectronics Буферный усилитель

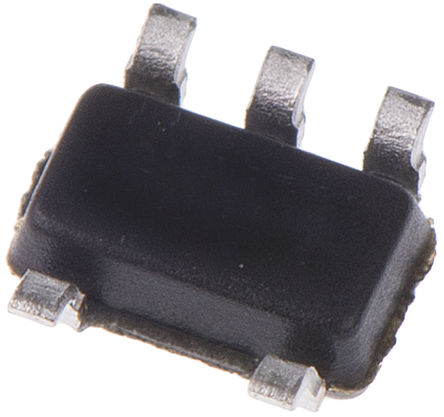

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CS30CL

ST Microelectronics

STMICROELECTRONICS CS30CL Current Sense Amplifier, High Voltage, 2 Amplifier, 5.5μA, SOT-23, 5Pins, -40℃, 125℃

Наличие: 290 шт.

Адрес доставки: Москва

Цена: ₽ 170.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC25089854

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CS30CL характеристики

Атрибут	Значение атрибута
Номенклатура	CS30CL
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC25089854
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	2.80V (min)
Ток Питания	165 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	105 dB
Ширина Ленты	450 kHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	5.5 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	450 kHz
точность	2.5 %
Минимальный диапазон CMRR	85dB ~ 95dB
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	2.8 V
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CS30CL описание продукта

The CS30CL is a high-side current sense Operational Amplifier for use with precision current sources. The CS30 measures a small differential voltage on a high-side shunt resistor and translates it into a ground referenced output voltage. The gain is internally fixed. The input common-mode and power supply voltages are independent. The common-mode voltage can range from 2.8 to 30V in operating conditions and up to 60V in absolute maximum rating conditions. The current consumption below 300µA and the wide supply voltage range enable the power supply to be connected to either side of the current measurement shunt with minimal error.
Wide input common-mode voltage range
Low quiescent current
Independent supply and input common-mode voltages
Buffered output
-0.3 to 60V (load-dump) Wide common-mode surviving range
300µA Low current consumption

Показывать

CS30CL Даташит PDF

18 страницы, 684 КБ

02/21/2013

просматривать

CS30CL Даташит PDF

18 страницы, 687 КБ

02/21/2013

просматривать

CS30CL Даташит PDF

19 страницы, 666 КБ

03/15/2018

просматривать

CS30CL Справочное руководство пользователя

23 страницы, 1508 КБ

04/03/2014

просматривать

CS30CL Справочное руководство пользователя

19 страницы, 819 КБ

09/29/2016

просматривать

CS30CL Справочное руководство пользователя

10 страницы, 121 КБ

02/18/2011

просматривать

CS30CL Другие Даташит

60 страницы, 3140 КБ

10/24/2017

просматривать

CS30CL Другие Даташит

36 страницы, 2586 КБ

11/15/2016

просматривать

CS30CL Другие Даташит

4 страницы, 806 КБ

12/09/2016

просматривать

CS30CL Другие Даташит

1 страницы, 213 КБ

02/15/2012

просматривать

CS30CL Примечание по применению

19 страницы, 2120 КБ

11/22/2017

просматривать
