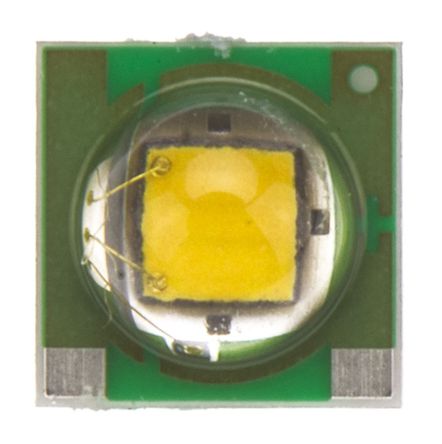

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

CAT4201TD-GT3

ON Semiconductor

LED Driver 1Segment 9V/12V/15V/18V/24V Automotive 5Pin TSOT-23 T/R

Наличие: 11,390 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 104.89

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1493640

Категория продукта:

Драйвер LED

Упаковка: TSOT-23-5

Дата доставки: 7 дней

Оплата:

Обновлено 26.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CAT4201TD-GT3 характеристики

Атрибут	Значение атрибута
Номенклатура	CAT4201TD-GT3
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1493640
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Частота	50kHz ~ 1MHz
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.50V ~ 36.0V
Выходное Напряжение	36 V
Выходной Ток	350 mA
Ток Питания	1000 mA
Частота Переключения	1 MHz
Топология	Step-Down
Максимальное входное напряжение	36 V
Входное напряжение (мин)	0 V
Выходное напряжение (Макс)	32 V
Выходной ток (Макс)	350 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6.5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	6.5 V
Длина	2.9 mm
Ширина	2.8 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

CAT4201TD-GT3 описание продукта

The CAT4201TD-GT3 is a high efficiency Step-down Converter optimized to drive high current LEDs. A patented switching control algorithm allows highly efficient and accurate LED current regulation. A single RSET resistor sets the full scale LED string current up to 350mA from supplies as high as 36V. The switching architecture of the CAT4201 results in extremely low internal power dissipation allowing the device to be housed in a tiny package without the need for dedicated heat sinking. The device is compatible with switching frequencies of up to 1MHz, making it ideal for applications requiring small footprint and low value external inductors. Analog dimming and LED shutdown control is provided via a single input pin, CTRL. Additional features include overload current protection and thermal shutdown.
Power efficiency up to 94%
Compatible with 12 and 24V standard systems
Handles transients up to 40V
Single pin control and dimming function
Drives LED strings of up to 32V
Open and short LED protection
Parallel configuration for higher output current
