FL7734MX Купить - Fairchild Драйвер LED

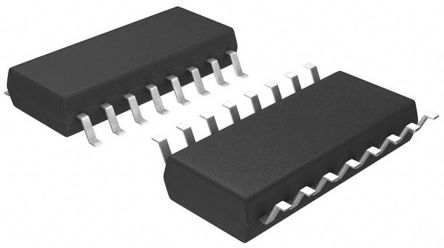

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FL7734MX

Fairchild

Secondary Side PWM Cntrlr Primary Side PWM Controller 65kHz to 75kHz 16Pin SOP T/R

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 65.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC56079146

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FL7734MX характеристики

Атрибут	Значение атрибута
Номенклатура	FL7734MX
Производитель	Fairchild
ЧипСити Номер продукта	CC56079146
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOP-16
Частота	70.0 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.5V ~ 5V
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	633 mW
Частота Переключения	70 kHz
Максимальное входное напряжение	30 V
Входное напряжение (мин)	6.75 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	633 mW
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FL7734MX описание продукта

The FL7734MX is a single-stage PWM Controller for PFC and phase cut dimmable LED driving. It is a highly integrated PWM controller with advanced primary-side-regulation (PSR) technique to minimize components for low power LED lighting solutions. Using the innovative TRUECURRENT technology for tight constant-current control, it enables designs with constant-current (CC) tolerance of less than ±1% in the wide line voltage range to meet stringent LED brightness requirements. Phase cut dimming is managed smoothly by bleeding current control to achieve excellent dimmer compatibility without flicker. The controller can automatically detect whether there is a dimmer connection. In non dimming mode, the operating mode is set to optimize power factor and THD by enabling linear frequency control and voltage mode based on DCM. The FL7734 also provides powerful protections, such as LED open/short, sensing resistor shorted and over-temperature for high system reliability.
Excellent dimmer compatibility by active dimming control
Programmable dimming curve and input current management
Constant LED current regulation in large phase angle range
Power factor correction
Accurate constant-current (CC) control
Fast start-up utilizing bleeding circuit
Open-LED protection
Short-LED protection
Sensing resistor short protection
Cycle-by-cycle current limit
Over-temperature protection with auto restart

Показывать

FL7734MX Даташит PDF

14 страницы, 637 КБ
