TC1240AECHTR Купить - Microchip Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

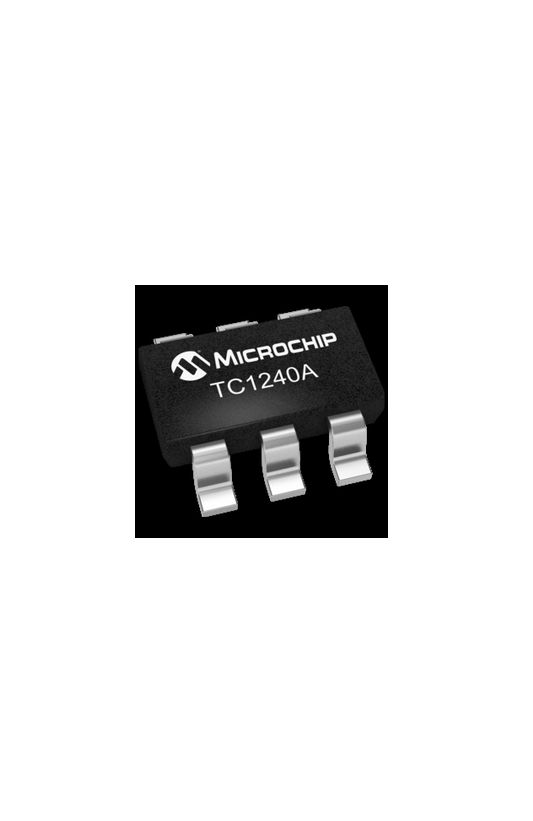

TC1240AECHTR

Microchip

MICROCHIP TC1240AECHTR DC-DC Adjustable Charge Pump Voltage Converter, 2.5V to 5.5V in, 5V to 11V/20mA out, SOT-23A-6

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 72.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC13332644

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC1240AECHTR характеристики

Атрибут	Значение атрибута
Номенклатура	TC1240AECHTR
Производитель	Microchip
ЧипСити Номер продукта	CC13332644
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	2.50V (min)
Выходное Напряжение	5V ~ 11V
Выходной Ток	20 mA
Ток Питания	0.55 mA
Количество Стежков	6 Position
Рассеяние Мощности	0.6 W
Потребляемая Мощность	600 mW
Ток Покоя	180 µA
Выходная Мощность	600 mW
Частота Переключения	80 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	11 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	50 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Напряжение питания	5V ~ 11V
Входное напряжение	2.5V ~ 5.5V
Длина	3.1 mm
Ширина	1.8 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC1240AECHTR описание продукта

The TC1240AECHTR is a doubling CMOS charge Pump Voltage Converter for battery powered devices, PDAs and portable data loggers. The TC1240A doubles an input voltage that can range from +2.5 to +5.5V. Conversion efficiency is typically >99%. Internal oscillator frequency is 160kHz for both devices. The TC1240A have an active-high shutdown that limits the current consumption of the devices to less than 1µA. External component requirement is only two capacitors for standard voltage doubler applications. All other circuitry (including control, oscillator and power MOSFETs) are integrated on-chip.
>99% Typical voltage conversion efficiency
Voltage doubling
Low output resistance (12R typical)
Only two external capacitors required
Consumes 550µA (typical) in active mode
Power-saving shutdown mode (1µA maximum)
Shutdown input fully compatible with 1.8V logic systems
